Кастом «Tragbarer Rechner» — обновление 22.03.16

[BootSector offline]

Итак, отвечу всем.

Во-первых, не спешите считать проект закрытым и оконченным :wink:. Я финализировал внешний вид для участия в конкурсе, но не более того. Внутри сейчас стоит старое железо. Так что размещение компонентов, а также всякий декор — всё это вы увидите, когда будут куплены и установлены новые комплектующие.

sa977, верно, но это издержки сохранения родных шкал. В руководстве по эксплуатации мода будут правила пересчёта показаний. Красная чёрточка на шкале термометра соответствует 70 °C.

Zoom! aka BatmansGrandma, Dmitry123, в принципе, ответил выше. А именно саму идею компоновки можно посмотреть на рендерах на одной из предыдущих страниц.

LiboV и все-все-все — спасибо! :beer:

[TinMen offline]

Спасибо за крепление. Только недавно заметил, что лежит у меня почему то в спаме. По поводу крепления.

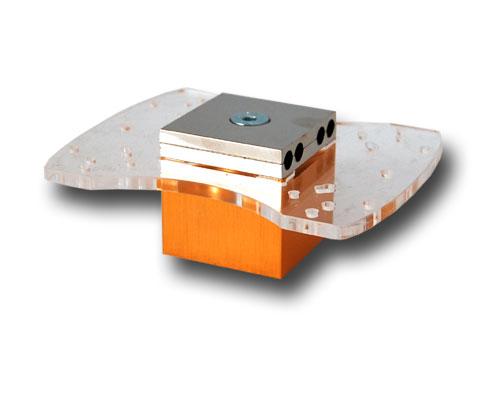

На картинке

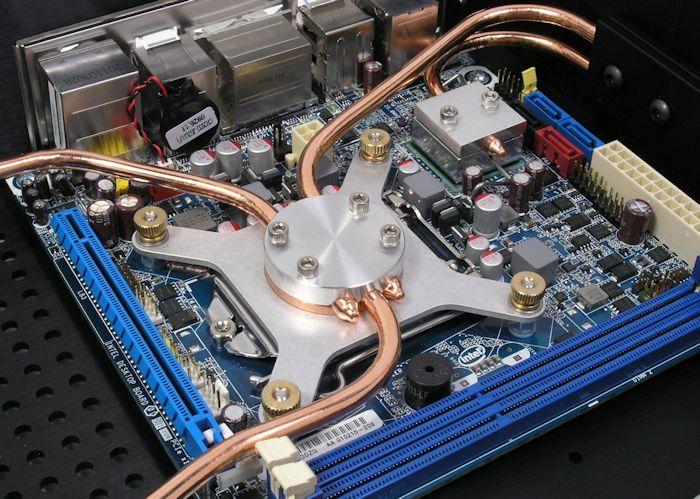

а получил



Я так понимаю это intel а хотелось бы и amd. Если не сложно вышли остальные. Не срочно, так что можешь не торопиться.
Буду делать похожее...




Походу выход на тепловые трубки я нашел, так что весь вопрос в теплосьемной площадке.

[TinMen offline]

Кому интересно, а то многие раскурочивают свои кулеры.
http://www.hfx.fr/heatpipe-d6-middle.html
http://pminstitute.by/produce/poristye- ... ly/50.html
Созванивался с Мазюк В. В. Правда в 2011 г. Вроде адекватный человек, приятно поговорили, даже пригласил зайти. По цене ТТ получалась примерно 5$ и выше.
Добавлю http://www.moluch.ru/archive/38/4295/
Прошу не пугаться

[BootSector offline]

И вновь всех приветствую!

Несмотря на то, что проект выставлялся на конкурсе, в нём ещё не всё готово. Последние пару месяцев у меня никак не доходили руки доделать последние мелочи и показать некоторые интересные стадии работы, так что буду понемногу исправляться. Сегодня я покажу вам стальные и алюминиевые детали, которые раньше вы видели только на чертежах.

Вот это — корзины для жёсткого диска и SSD:



Их мне вырезали лазером и согнули прямо на заводе. Кстати, если кто думает, что это стоит каких-то бешеных денег, то спешу разуверить: каждая из этих деталей обошлась где-то в 200 р., и то с учётом того, что за любой сгиб они берут 30 р. То есть изготовление плоских деталей стоило бы вообще копейки.

Единственный недостаток — рабочие ошиблись с размерами где-то на 1,5 мм, и корзины получились шире, чем нужно. Ну хорошо хоть не уже — можно будет превратить баг в фичу и добавить по бокам от дисков резиновые амортизаторы.



Малая корзина может крепиться к большой винтами, а при отсутствии SSD её можно снять и поставить на её место вентилятор.

Далее идут Г-образный держатель плат расширения, крышка для задней стенки и панель для крепления подстроечных резисторов:



Вот верхние ручки, служащие для переноски каркаса после вытаскивания его из корпуса:



С ними тоже напутали на заводе, изготовив их из слишком тонкого листа дюраля, но вроде бы прочности всё равно хватает.

Ну и, наконец, опорная ножка, которая автоматически выдвигается и складывается при извлечении каркаса:



Ножку было решено сделать только одну, переднюю, т. к. в задней особого смысла нет.



Ножка свободно вращается на оси, которая имеет на одном конце резьбу, а на другом — шлиц, что позволяет её легко и надежно закрепить на нужном месте.

[Шурика offline]

BootSector, ты в Москве это делал? если да, поделись контактами компании пожалуйста. со своим металлом или у них есть? очень хорошо получилось

[BootSector offline]

Шурика, в Москве. Металл у них свой, самой разной толщины. Ссылка: http://www.spr.ru/perovo/vse-iz-lista.html . На офсайт ходить не советую, у них на нём какая-то подозрительная активность. Но на качестве работы это не сказывается :wink:. Сразу запросите у них перечень требований к заказам, их надо будет соблюсти.

[Шурика offline]

BootSector, благодарю, они оказывается еще и довольно близко от меня находятся, супер! :super:

[BootSector offline]

Спустя всего каких-то четыре месяца я сподобился сделать обновление :D. Ничего не могу поделать со своей натурой — всё время берусь делать несколько дел параллельно, потом приостанавливаю одно, продолжаю другое... В общем, не считая всяких житейских и рабочих дел, сейчас у меня в той или иной стадии готовности находится штук 6 модов, больших и маленьких. Но основным является этот, и, кажется, скоро я его доделаю окончательно.

Сегодня я наконец забрал из порошковой покраски внутренние элементы конструкции. Результат получился отличным, покрытие настолько хорошо держится и смотрится, что детали просто приятно держать в руках.



Лишний раз призываю всех коллег не экономить и не красить свои моды из баллончика — я уверен, что то время, которое вы потратите на покраску, и те нервы, которые вы потеряете из-за пыли, царапин и прочих проблем, стоят куда больше двух с половиной тысяч рублей (примерно такова средняя цена «порошка»).



В моём случае я отдал 2600 руб. — это минимальная стоимость заказа в компании, куда я обратился (http://www.cpkmagistr.ru/mag_contact.html). В принципе, я мог бы им принести вдвое больше деталей, и цена всё равно осталась бы прежней. Дополнительным плюсом являлось то, что их цех, который на Пражской, расположен в 10 минутах пешком от моего дома :D.

Впечатления самые наилучшие. К ним можно просто прийти с деталями (только не забудьте паспорт или права, чтобы пустили на проходной), они вышлют по электронке счёт, его можно будет оплатить через интернет или в отделении банка. Через 2-3 дня всё будет готово.

[sa977 offline]

Я лично такого же мнения. Лучше отдать денег за качественную и долговечную покраску, чем танцевать с бубном. Особенно когда люди пытаются покрасить алюминий самостоятельно. Тратя не малые деньги на разрекламированный грунт, и не менее дорогую краску. Которые потом всё равно облезают, вздуваются и т.д.
Жду окончания, очень интересно посмотреть на очередной шедевр :super:

[phear offline]

а поверхность они сами готовят ?

[sa977 offline]

phear, За отдельную плату и отпескоструят :D

[BootSector offline]

phear, какую подготовку имеете в виду? Я им отдаю детали в том виде, в котором изготовил их, весь остальной техпроцесс происходит на их стороне. Пескоструйка, кстати, есть не везде. А кое-где имеется ещё очистка в кислоте.

[phear offline]

BootSector, удаление старой краски, выравнивание поверхности.

[BootSector offline]

phear, насчёт выравнивания — о таком не слышал, разве что по отдельной договорённости. В моём случае однажды было даже скорее искривление поверхности :D. А снятие старой краски, да, кое-где делают. Я лично делал в автосервисе недалеко от м. Южная, что за НИЦЭВТом. Наверняка это не единственное место.

[Skrytyi_Kachok offline]

BootSector, первый раз вижу настолько качественную покраску :super:

Ничего не могу поделать со своей натурой — всё время берусь делать несколько дел параллельно, потом приостанавливаю одно, продолжаю другое...

Вы не одиноки ::-D:
