Project "LiboV mod"

[LiboV offline]

LiboV,
1) сложно
2) долго
3) качество меди низкое -> плохие характеристики водоблока
Да и по затратам по моему дешевле купить готовое или найти фрезеровщика

1) Не сложнее, чем запилить резервуар из оргстекла... А резервуар я уже запилил!
2) Я никуда не тороплюсь, и, тем более, искать подходящий кусок меди, потом искать фрезеровщика, потом ждать пока у него дойдут руки не быстрее!
3) На сколько мне известно в процессе гальванопластики происходит очищение меди от примесей, которые выподают в осадок. Медь становится чище и, если использовать низкую плотность тока, увеличивается плотность меди (субъективно...Пока мало знаний для утверждения, могу ошибаться) -> хорошие характеристики водоблока! А по затратам, можно использовать всякие ненужные куски меди, вплоть до зашкуреной проволоки.
В одной из работ по гальванопластике я видел как тетка в качестве анода использовала вместо медной пластины медную 12 мм трубку, согнутую в змеевик!

[sa977 offline]

- А я думаю, если есть время и желание, стоит попробовать. Если даже не получится, опыт останется. А потом, купить вещь это одно, а вот сделать самому...

[Шурика offline]

LiboV, а какую ты точно оплетку брал? вот эту:
http://www.1-cable.ru/models/50111-0101.html#avail
я так полагаю? а какой диаметр для каких проводов?

[LiboV offline]

Шурика, вроде она! Точно не скажу, квитанцию выкинул... Помню, что цена была около 27,5 руб/м.
Приезжаешь к ним на сиреневый, у них там куча образцов, и выбираешь! Возьми с собой кусок провода, чтоб диаметр выбрать.

[LiboV offline]

Пора продолжить.

Подготовил лицевую крышку:



Чтобы не запачкать крышку изнутри, обклеил ее по линии склеивания красной изолентой. На момент приклеивания этой крышки я еще не знал нормального метода клеить оргстекло и клеил по-старинке: наносил клей на обе склеиваемые поверхности и сжимал их. Но с ДХЭ это было не просто, он моментально выветривался с поверхности и я решил немного добавить в него стружки от оргстекла. Получилась густая кашица, которая тоже быстро засыхала. После нескольких попыток нанесения клея я решил не затягивать и быстро прижал крышку к рамке, положил на стенд, накрыл куском ДСП и прижал струбциной.

Когда стал проверять меня ждал очередной косяк :mad:

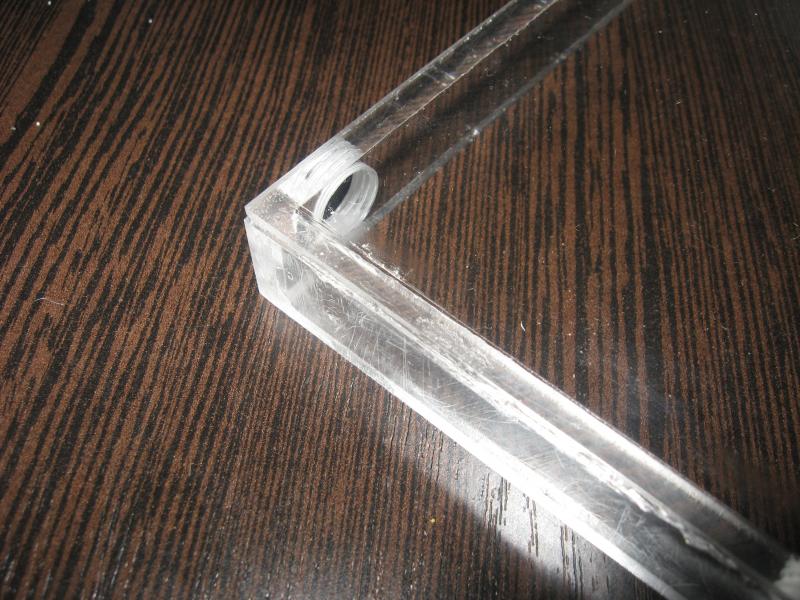

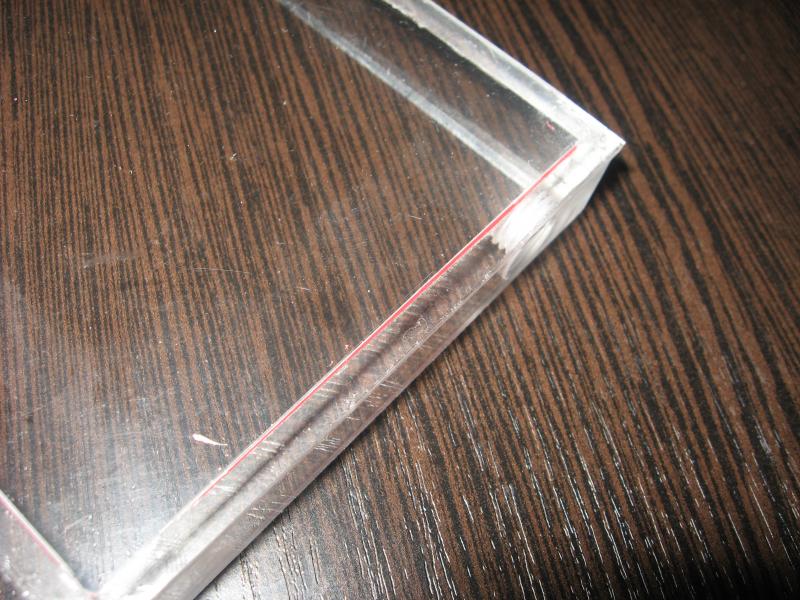

Крышка немного сместилась относительно рамки и изолента попала в склеиваемый шов:







Стал прикидывать, как исправить...

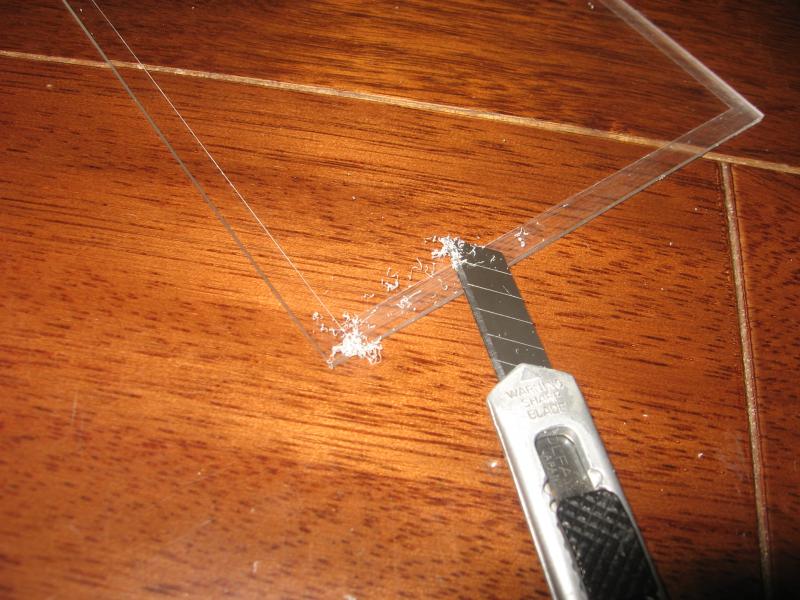

Начинать третий раз сначала мне не хотелось, и я решил попробовать выскаблить изоленту из шва, а образовавшуюся полость залить клеем.

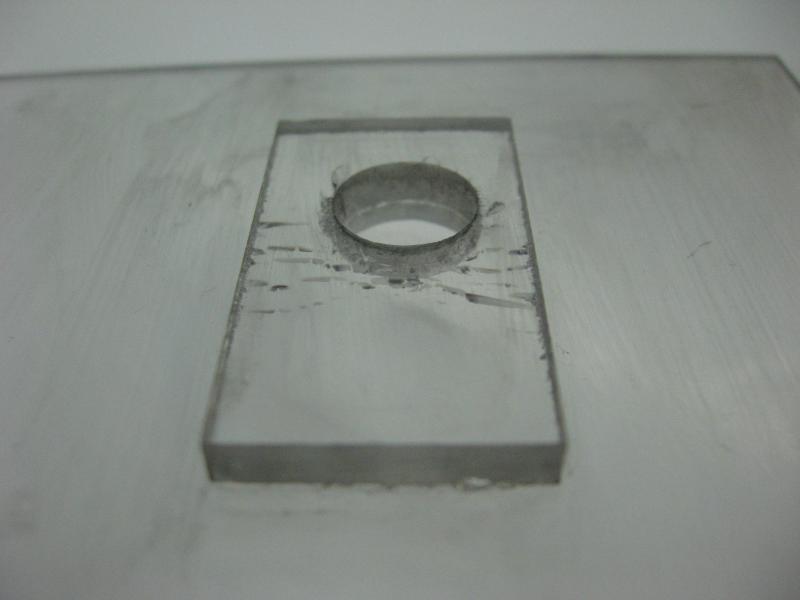

После часа упорного скабления от изоленты я избавился. Только вот сколько не лил клей в полость она так и не затянулась. К тому же, когда выскабливал изоленту исцарапал все стекло изнутри:

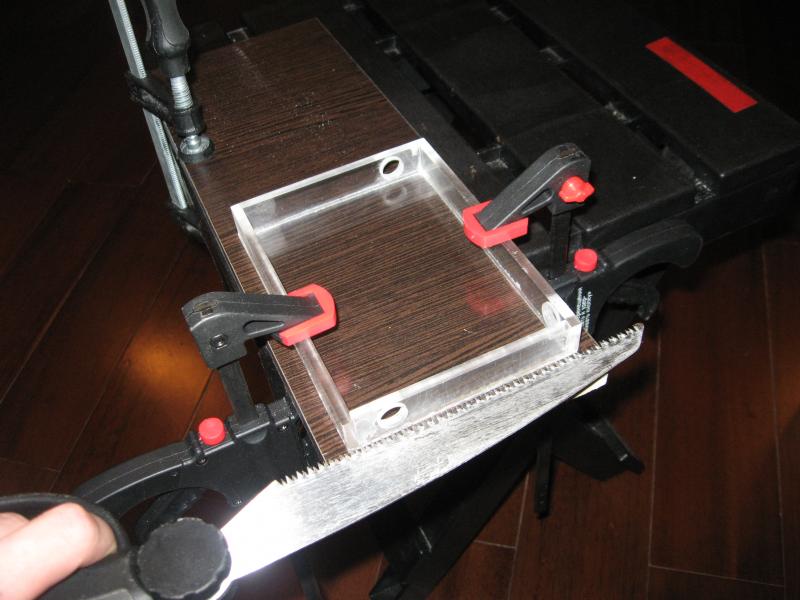

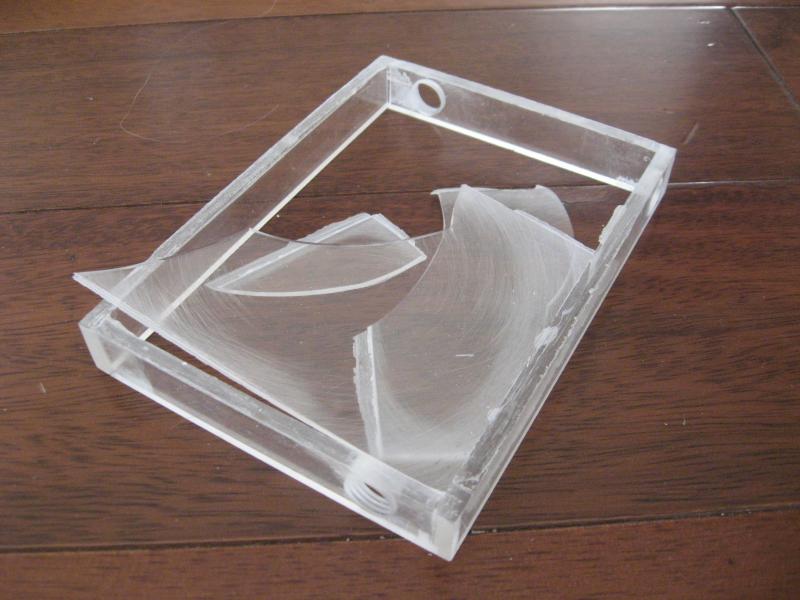

Попытался заполировать - не помогло... Решил избавляться от крыки путем спиливания:

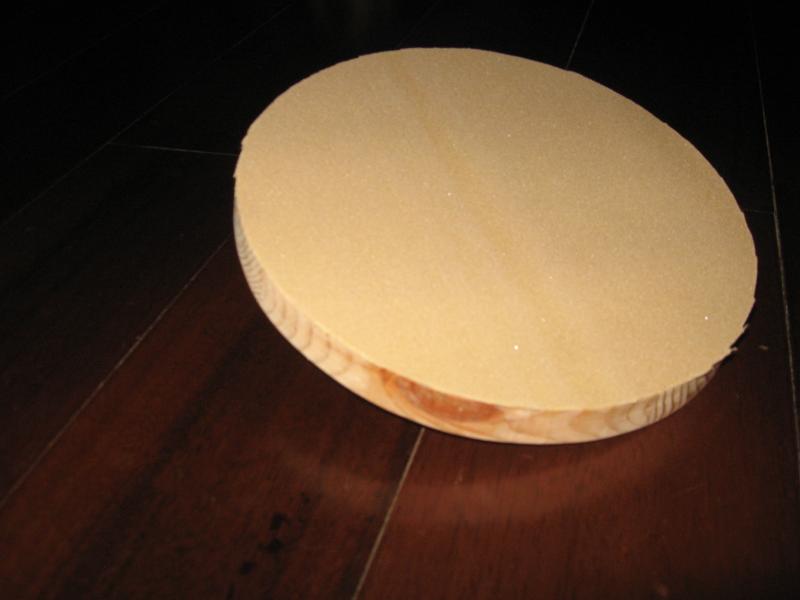

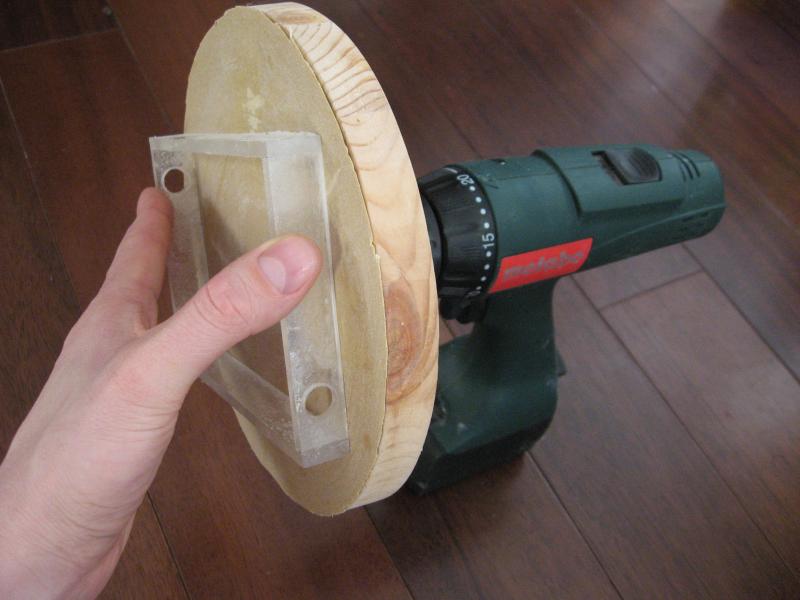

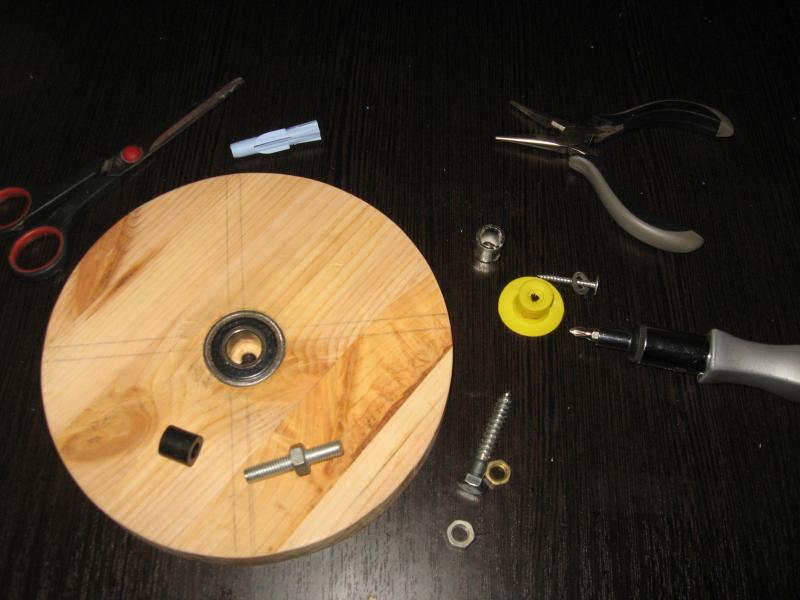

Еще нескольких вечеров нудной шлифовки я бы не выдержал. Посему решил запилить шлифовальную насадку для шуруповерта. Для этого пришлось пожертвовать самодельной вращающейся подставкой для подстрижки Бонсай (все-равно я новую уже в ИКЕА купил :shy: ):







Оставшееся у меня 2-х мм оргстекло оказалось поцарапано и замылино. Полировка не помогла.

Отправляюсь на поиски нового оргстекла, для новой лицевой крышки...

[Skrytyi_Kachok offline]

Да уж. Все просчитать невозможно. Если делается что-то глобальное, то с таким подходом вам не хватит ни времени ни сил. Я имею ввиду что нужно делать качественно, но не идеализировать сам процесс.

Ессно. ИМХО

[LiboV offline]

Пока искал 2 мм оргстекло решил просверлить заднюю крышку. И снова косяк... :mad:
И ведь руки не кривые, и башка, вроде, есть! Невезуха какая-то.
В процессе сверления, когда уже просверлил само отверстие и осталось только вынуть вращающееся сверло, крышку вырвало из тисков и начало вращать и молотить. Результат фоткать не стал, там итак все понятно!
Заново делать не хотелось и я решил использовать предыдущую, с небольшими микротрешинками. Так как нужно было искать способ скрыть от глаз корзину сидюков, которую видно сквозь резервуар, решил просто покрасить весь резервуар черной краской со всех сторон, кроме лицевого окна, как на проекте!
Пшикнул баллончиком для проверки и "О чудо!", микротрещины исчезли. Вообще не видно ни под каким углом!

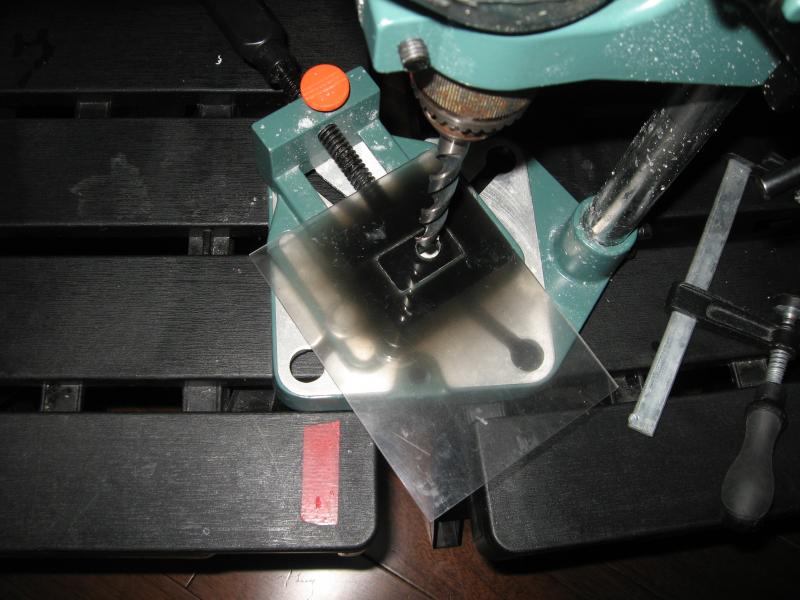

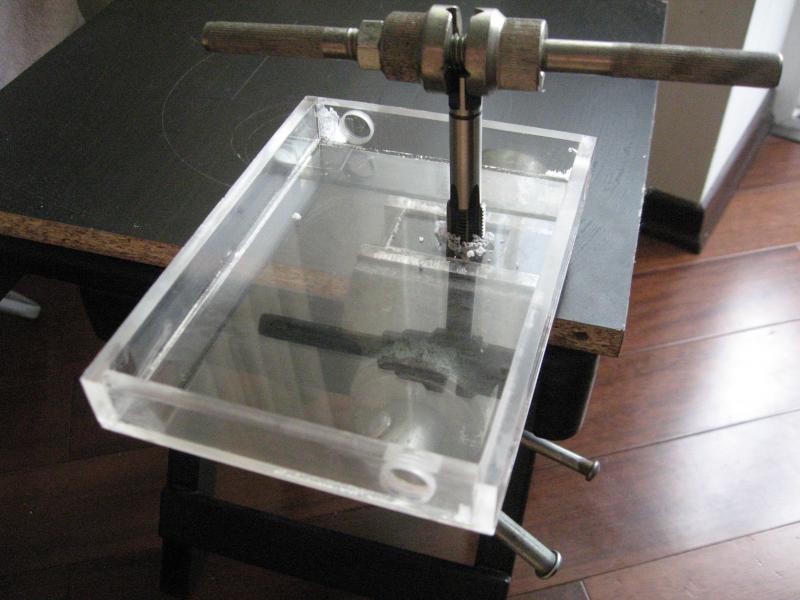

На радостях сразу решил просверлить:



Потом стер краску вайт-спиритом, т.к. она долго сохнет и есть вероятность все заляпать. Потом покрашу уже готовый резер целиком.

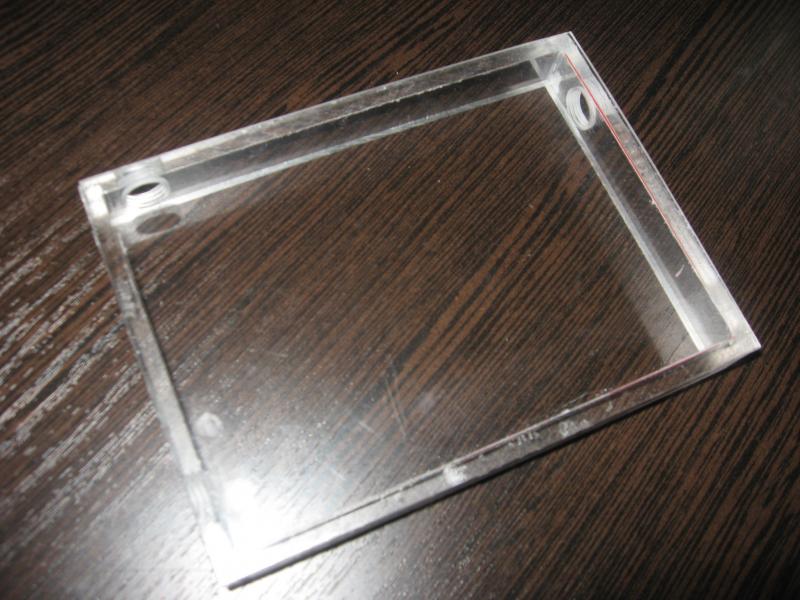

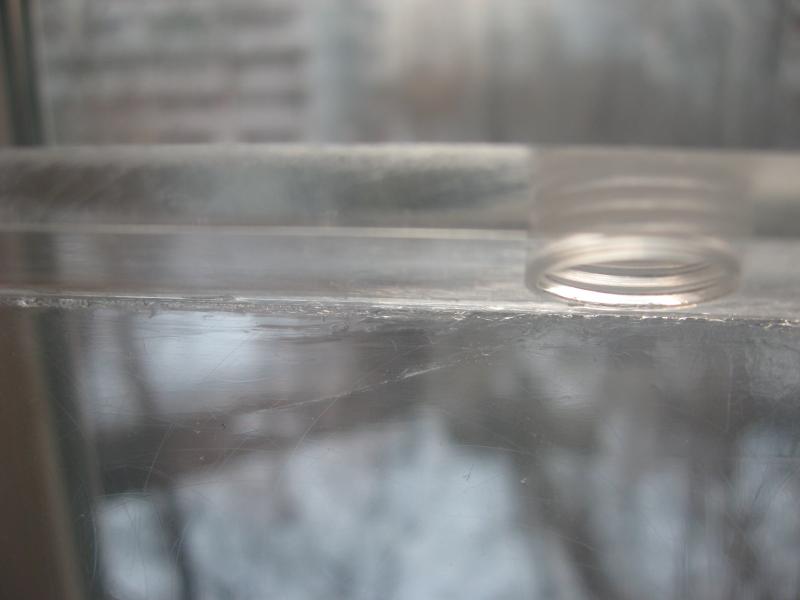

Сразу снова проявились трещины:

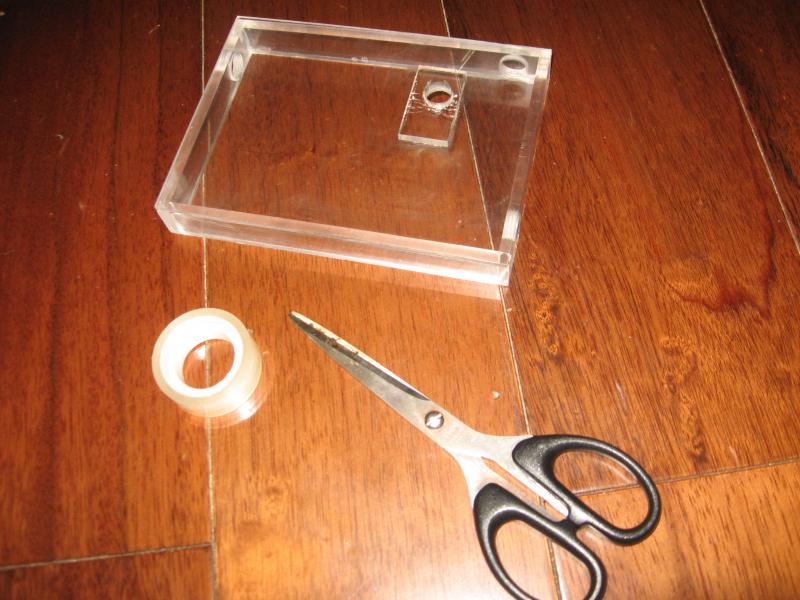

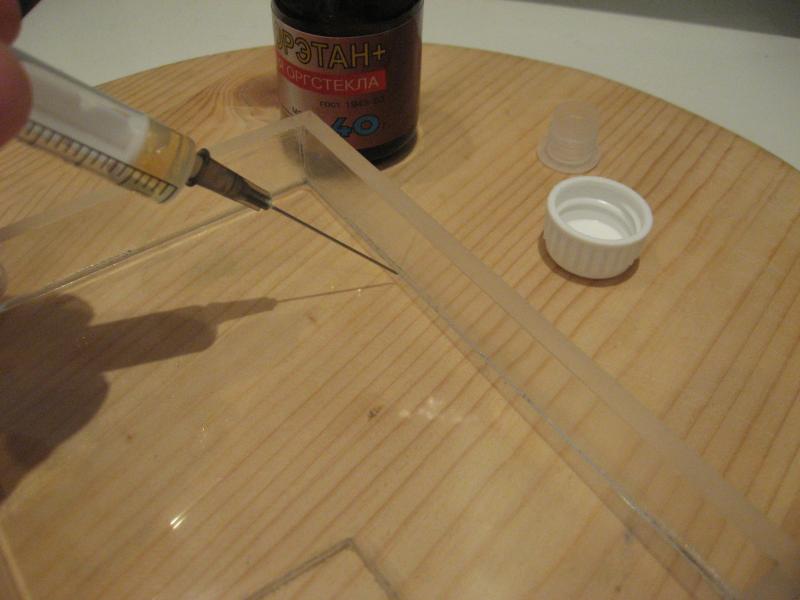

Клеим, но уже нормальным способом: скрепляем скотчем склеиваемые детали и аккуратно проливаем ДХЭ из шприца. Клей сам затикает куда надо и получается ровный литой шов! А где не надо он быстро испаряется, почти не оставляя следа!





Теперь крайне приятный момент:

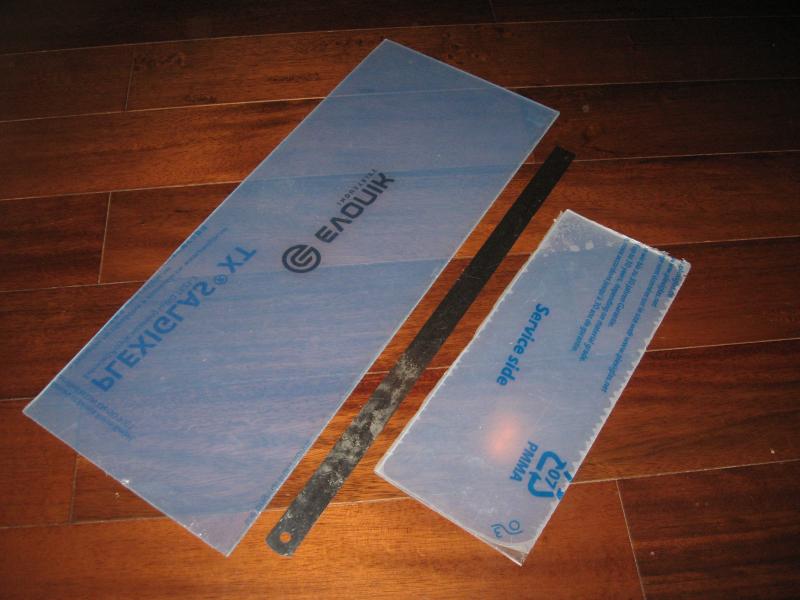

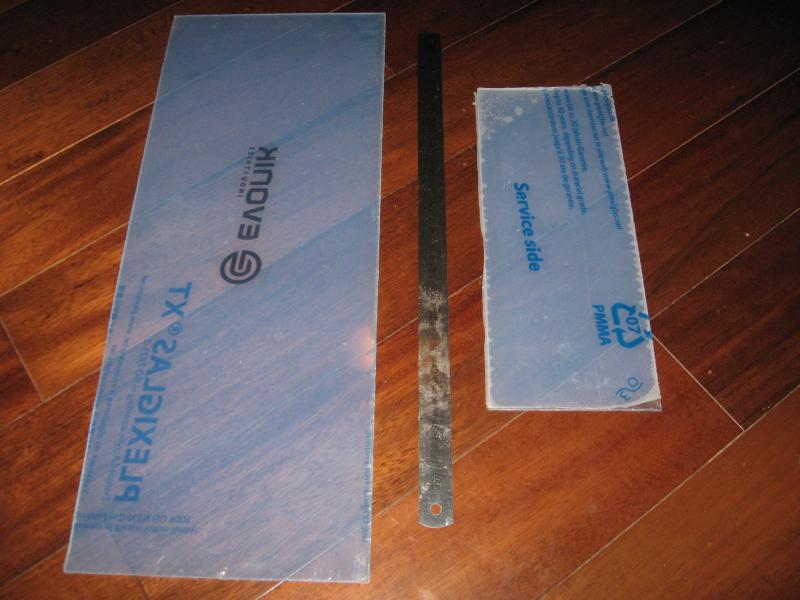

А вот и обновки:





2 куска 2 мм оргстекла в пленочке! Примерно 60х25 и 40х14 см.

Постараюсь на этой неделе доклеить резервуар!

З.Ы. Сейчас усиленно занимаюсь отделкой балкона и созданием там рабочего места, чтоб все кустарные работы перенести туда и избавить семью от той грязи, что я постоянно развожу в квартире. Так что продолжу работы над проектом как только доделаю балкон. Недели 2 осталось, не более...

[raduser offline]

А плекс не треснет со временем после таких издевательств?Или ты как-то на горячую резьбу нарезаешь?

[Летячий мыш offline]

LiboV, немножко не в тему вопрос. А зачем в круге деревянном (в приспособе для шлифовки) подшипник confused ?

[LiboV offline]

raduser, нет, плекс не треснет. Резьбу нарезаю без каких-либо дополнительных манипуляций.
Летячий мыш, это был столик для подстрижки Бонсай (написано выше), - два деревянных диска, соединенных подшипником. Поставил деревце по центру, покрутил - сразу стало видно, где лишнюю веточку подрезать, где листик...

[kav offline]

raduser, нет, плекс не треснет. Резьбу нарезаю без каких-либо дополнительных манипуляций.
Летячий мыш, это был столик для подстрижки Бонсай (написано выше), - два деревянных диска, соединенных подшипником. Поставил деревце по центру, покрутил - сразу стало видно, где лишнюю веточку подрезать, где листик...

Мой Вам совет используйте монолитный поликарбонат он лучше, прочнее, не трескается, и много чего еще умеет :D но и цена в разы выше.

[Sonic-Chainik]

kav, Вот если бы подобные вещи продавались во всех магазинах...

[kav offline]

kav, Вот если бы подобные вещи продавались во всех магазинах...

А кто инет запретил !?

[Skrytyi_Kachok offline]

Sonic-Chainik, верно, порой и обычного плекса хрен где сыщешь. А инет магазины с их доставкой переносят моддинг в разряд очень дорогого хобби и еще и времени сколько затрачивается.

LiboV, советую смазывать свиным салом (прочитал в книжках по фрезерованию), на личном опыте проверено, все детали в разы лучше пилятся и сверлятся.

[LiboV offline]

LiboV, советую смазывать свиным салом (прочитал в книжках по фрезерованию), на личном опыте проверено, все детали в разы лучше пилятся и сверлятся.

:lol:
Не надо ничего смазывать, все итак пилится и нарезается без проблем! Не даром процесс нарезания резьбы в оргстекле - мое самое любимое занятие в моддинге! А сало потом еще и хрен ототрешь...
