Сообщение ПеЛьМеШкА » 24 дек 2009 14:39

схемку реобаса пожалсто, мне тож надо
Всегда знай, что есть люди много умнее тебя.
ПеЛьМеШкА offline
Mega Modder
Аватара пользователя
Сообщения: 606
Зарегистрирован: 13 янв 2009 20:49
Откуда: Москва
  • ICQ
Вернуться к началу

Сообщение raduser » 24 дек 2009 16:28

http://www.casemods.ru/section16/item557/ правда это не самая простая схема ,но наиболее часто используемая.дальше идут по уровню програмированые ребасы
raduser offline
Ultra Modder
Ultra Modder
Сообщения: 127
Зарегистрирован: 08 апр 2009 15:42
Откуда: Alfaz del Pi,Spain
Вернуться к началу

Сообщение raduser » 24 дек 2009 16:30

Кстати, кренкой называют микруху кр142ен5а.
Look at you, hacker: a pathetic creature of meat and bone, panting and sweating as you run through my corridors. How can you challenge a perfect, immortal machine?
raduser offline
Ultra Modder
Ultra Modder
Сообщения: 127
Зарегистрирован: 08 апр 2009 15:42
Откуда: Alfaz del Pi,Spain
Вернуться к началу

Сообщение Gur_man » 24 дек 2009 21:01

Zombrero, Я вот такую использовал (схема тоже с кейсмода...);
И схема простая, и вентиляторы не заглохнут... (тоесть, можно минимальные обороты выставить)
(Правда КТ837 у меня не оказалось, пришлось использовать КТ815, но там полярность другая и мощность по меньше, так-же убрал ветку с диодами, за ненадобностью...)
R2 регулирует обороты, R3 для регулировки минимального хода (для удобства можно использовать подстроечный переменный резистор (для монтажа на плату)
У меня это примерно так выглядит;
Надеюсь вам эта схема пригодится... :beer:
Gur_man offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 331
Зарегистрирован: 14 авг 2008 20:32
Откуда: error404-not found
  • ICQ
Вернуться к началу

Сообщение Zombrero » 24 дек 2009 22:56

да вот интересно было бы по этой схеме: http://real.mybb3.ru/viewtopic.php?f=47&t=464 подключить 7-ми контактный индикатор
Сегодня даже разрисовал как оно долно быть вытравленно все на плате. Но пока понял что на данный момент сделаю по предложенной Gur_man схеме.

А потом уже буду пытаться сделать круче. Сейчас главное все в порядок привести.
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение Zombrero » 25 дек 2009 09:36

Что посоветуете для вытравления плат? слышал способ печати на лазерном принтере и перенос через утюг на плату с дальнейшем вытравлением.

На какой бумаге Вы печатаете, подскажите что удобно и доступно на практике?

Хочется что бы все было красиво.
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение -ALS- » 25 дек 2009 09:50

Бумага из обычных глянцевых журналов. Я использую "Компьютерное обозрение" )))
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Сообщение Zombrero » 25 дек 2009 10:07

-ALS- ок, спасибо.

Завтра будет поход на радио рынок. :)
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение Zombrero » 28 дек 2009 11:05

Спасибо Вам всем за помощь. Очень признателен.

Пробная схема собрана и работает. Теперь буду все собирать с толком. А в праздники как и говорил, попробую сделать с индикатором и потом отпишу что получится.

Если у кого есть примерные схемы реобаса с индикатором, но не программируемым. - выложите плиз.
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение Zombrero » 29 дек 2009 20:03

Кто знает - помогите пожалуйста.

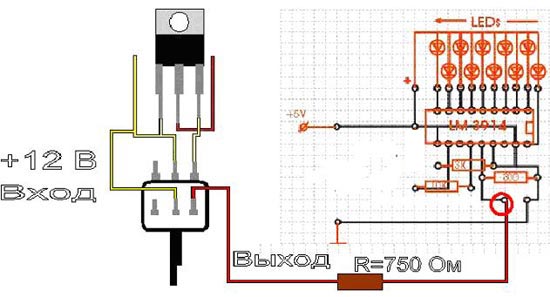

Есть 2 схемы индикатора собранные на одной микросхеме, но они различны. вот первая:

вот вторая:

но они различаются. какая из них правильноя?

Первая взята отсюда: http://real.mybb3.ru/viewtopic.php?f=47&t=464
Вторая взята с этого сайта: http://www.reconnsworld.com/power_lm3914battmon.html
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение Zombrero » 30 дек 2009 01:15

сегодня пробовал собрать и вот на что сразу не обратил внимания: какого черта на этой схеме +5в идет сразу на - ???
http://real.mybb3.ru/viewtopic.php?f=47&t=464
Zombrero offline
Ultra Modder
Ultra Modder
Сообщения: 207
Зарегистрирован: 10 сен 2009 23:07
Вернуться к началу

Сообщение Soul Eater » 30 дек 2009 16:31

Сколько можно тянуть?
Хочется увидеть продолжение работы 0_о
Soul Eater offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 145
Зарегистрирован: 25 июл 2008 20:41
Вернуться к началу

Сообщение DrewID » 30 дек 2009 19:06

Правильная та что в даташите. та схема где детали красным это полное фуфло, делай по второй схеме она правильней, только непонятно зачем 9я ноога идет 11ю, 9ю везде на + цепляют.

Вот выдержка из даташита про 9ю ногу:

MODE PIN USE
Pin 9 the Mode Select input controls chaining of multiple LM3914s and controls bar or dot mode operation The following tabulation shows the basic ways of using this input.
Other more complex uses will be illustrated in the applications
Наша жизнь как игра, только в ней нет Save life и Load life...
DrewID offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 365
Зарегистрирован: 15 июл 2009 20:46
Откуда: Питер!
  • ICQ
Вернуться к началу

Сообщение Zombrero » 30 дек 2009 23:12

Блин, пока откажусь от этой схемы. Сделаю проще. потом буду эксперементировать. но пака что научился вытравлять платы - это большой плюс. При чем получается очень даже красиво :) Вот только не успел всего что нужно купить. Так что буду действовать от обстоятельств. Осталось взять выключатели на подсветку и тонировочную пленку и БП на 450 ват. Будет немного меняться внешний вид, напичкано железа, изменится нижний ярус, добавится подсветка.

Заканчивать мод буду числа 3-5-го.

DrewIDспасибо за совет.

Подскажите кто разбирается: могу я на индикацию скорости вращения вентеляторов применить эту схему:
http://modding.ru/view.php?cat=articles&item=hddlevel
???
