"BlackShape"

[Grizly offline]

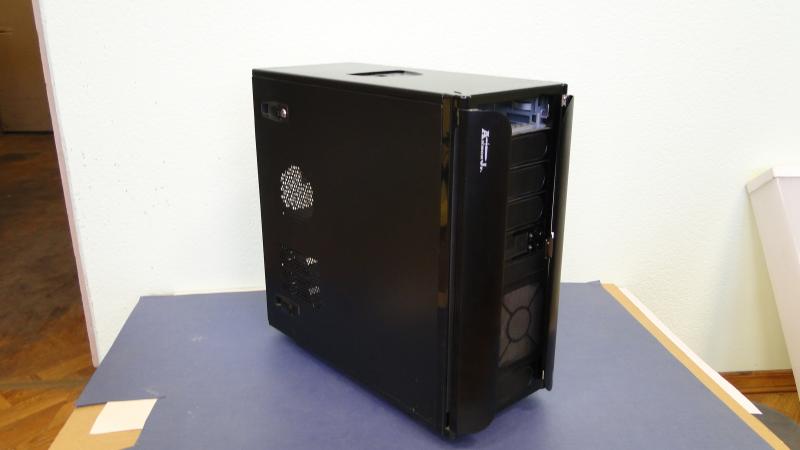

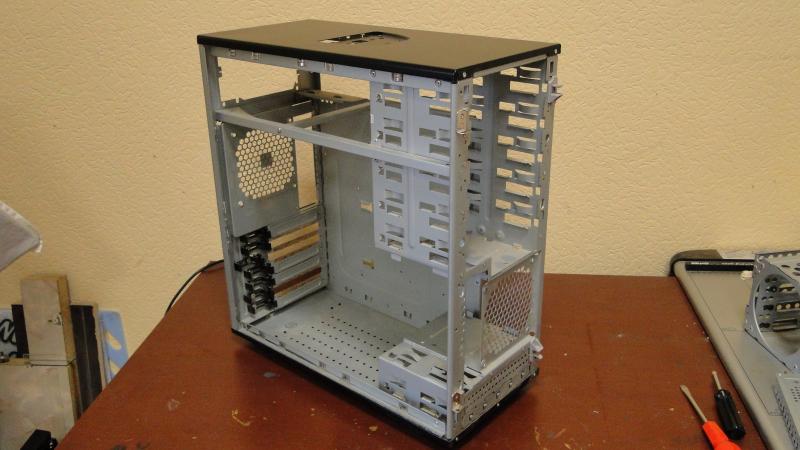

Всем привет! Начинаю работу над новым корпусом. Изначально это был

Armor jr. Итак начну:

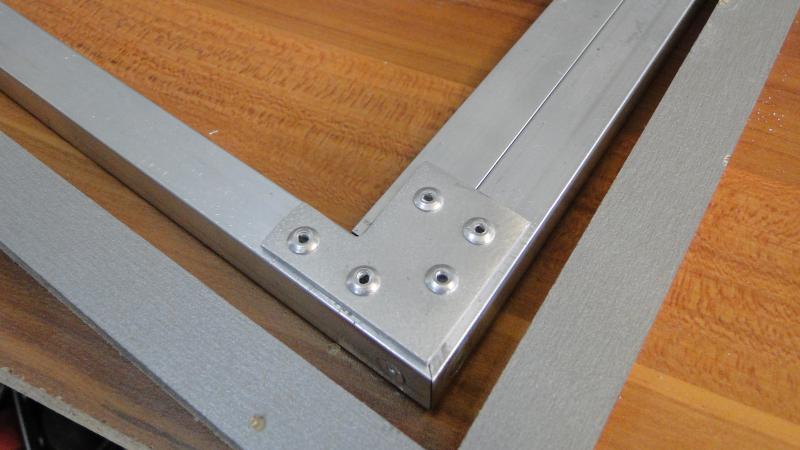

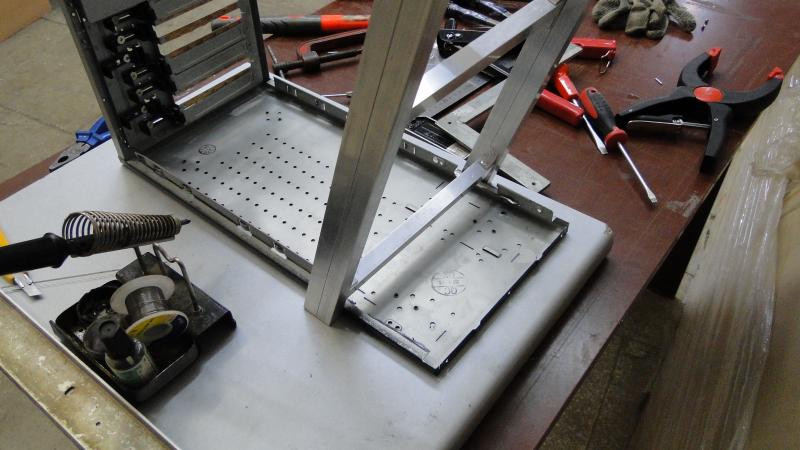

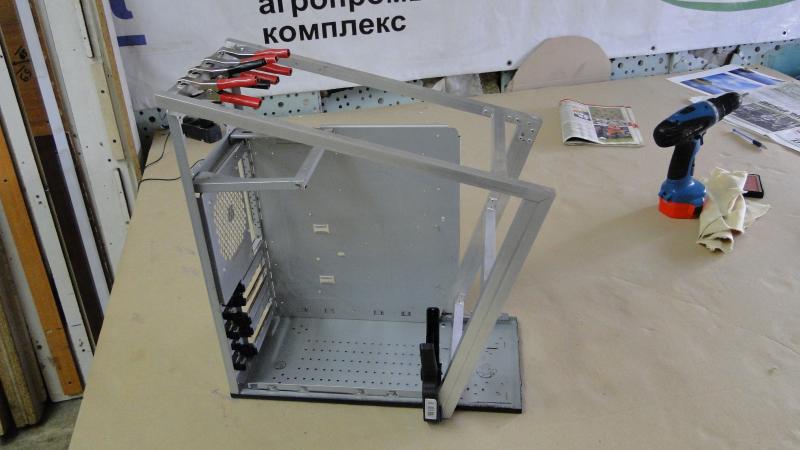

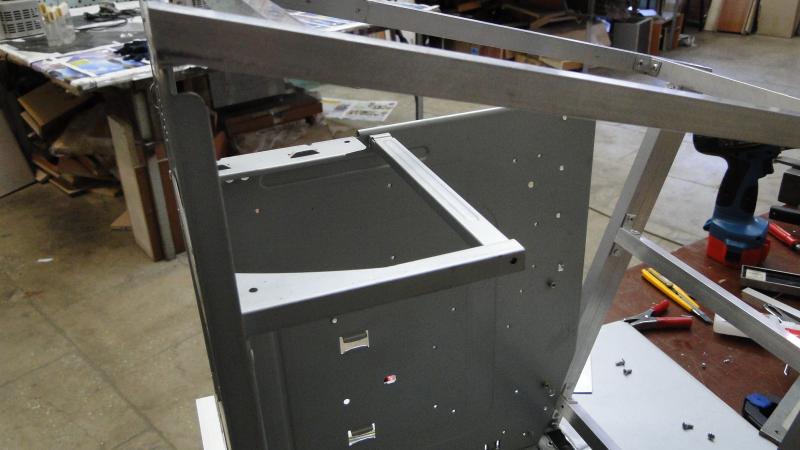

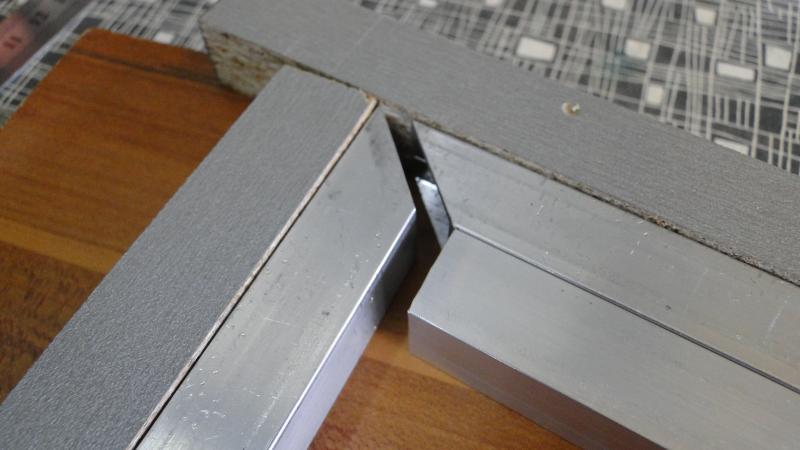

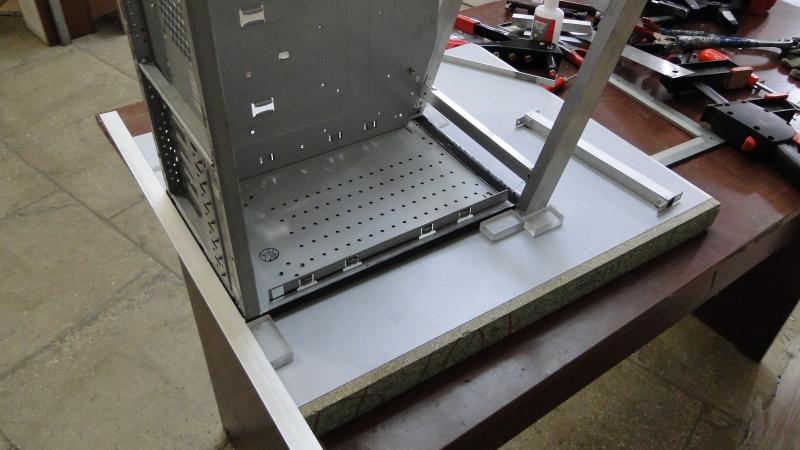

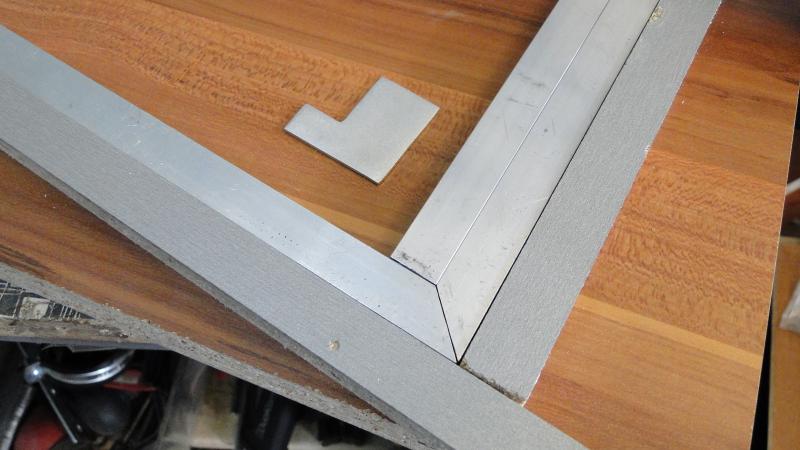

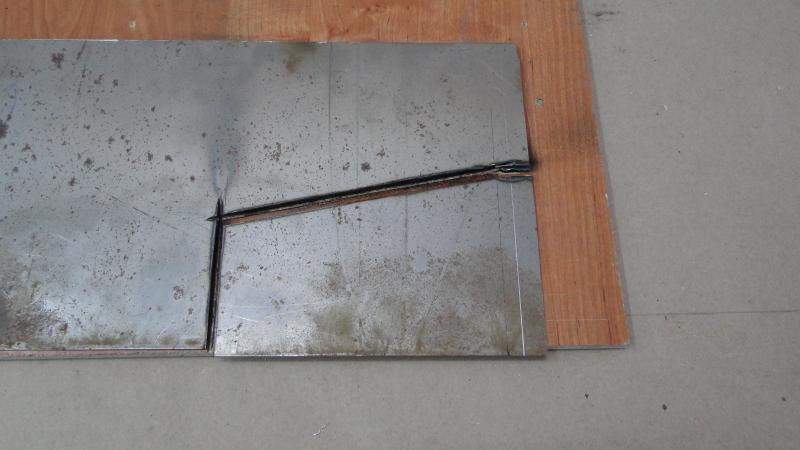

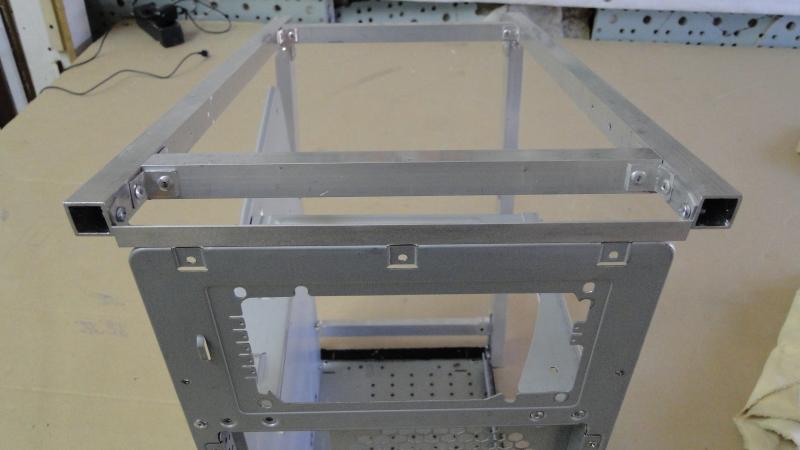

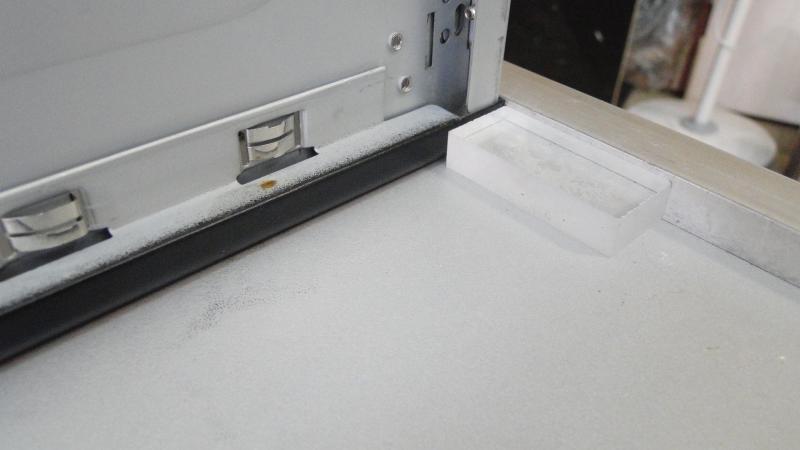

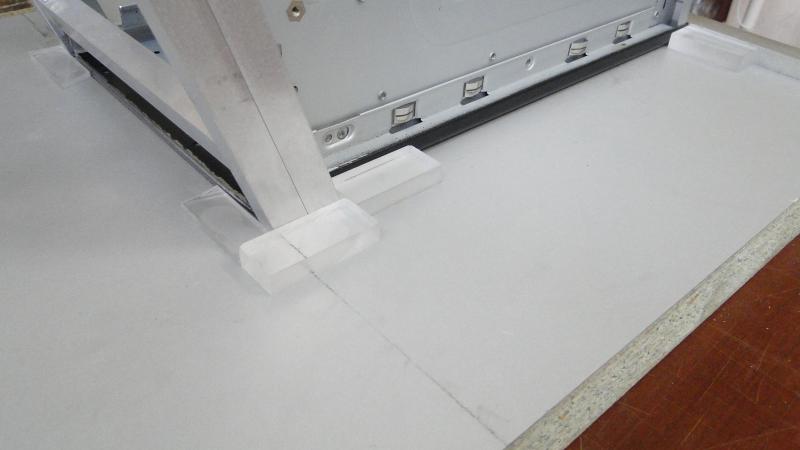

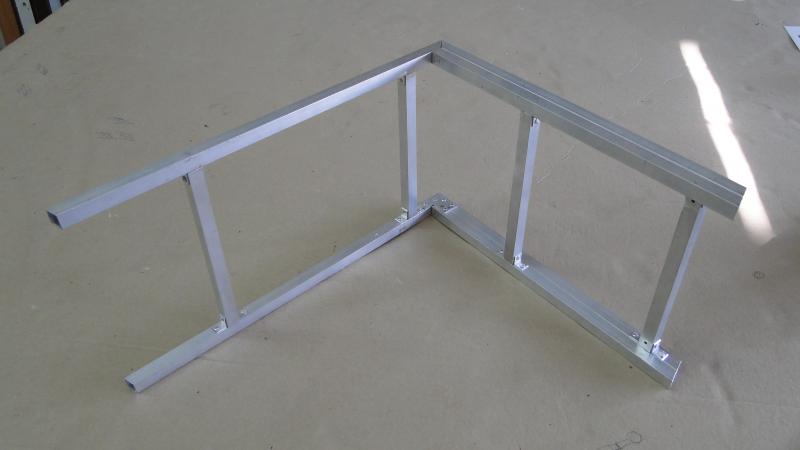

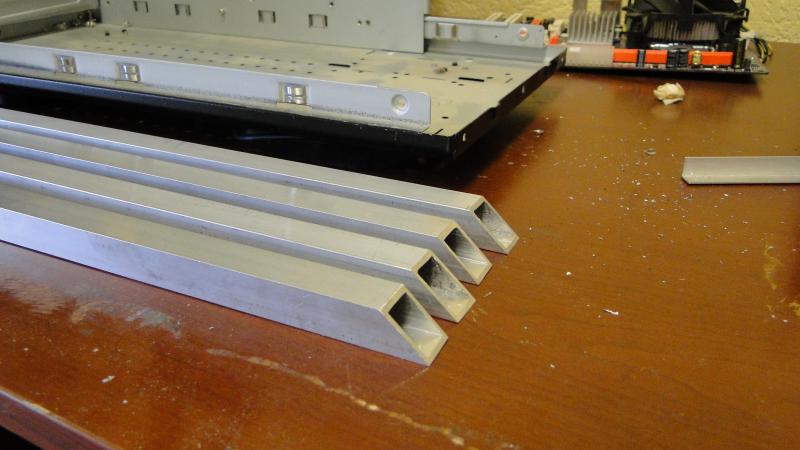

Чтобы корпус имел правильную геометрию был сделан шаблон с нужными размерами

[Змей]

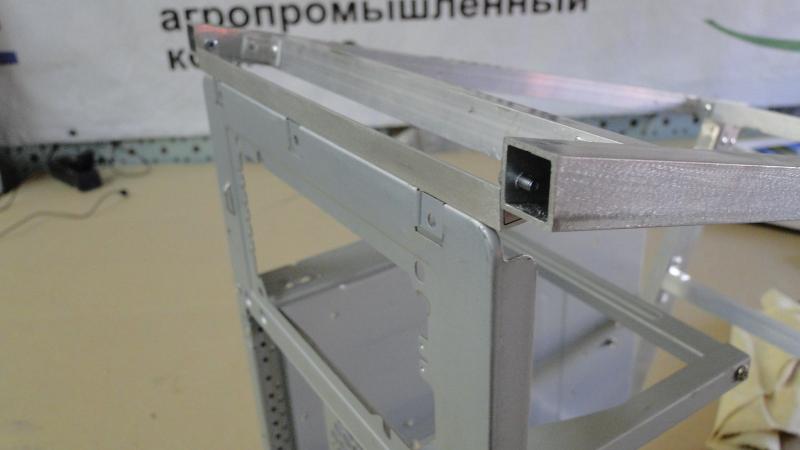

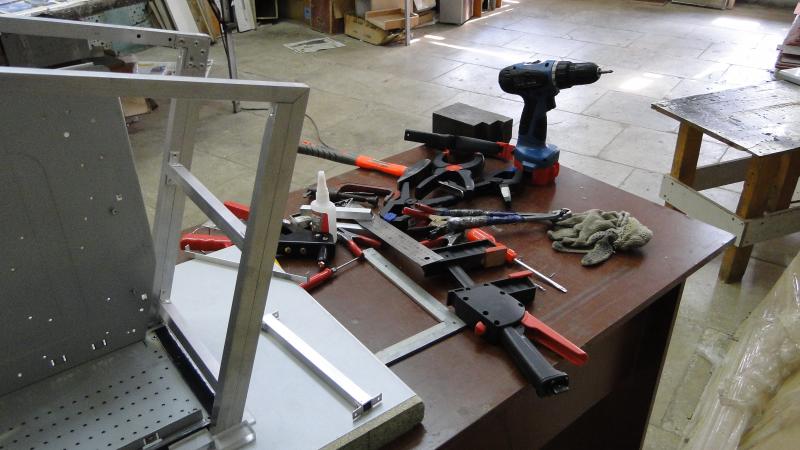

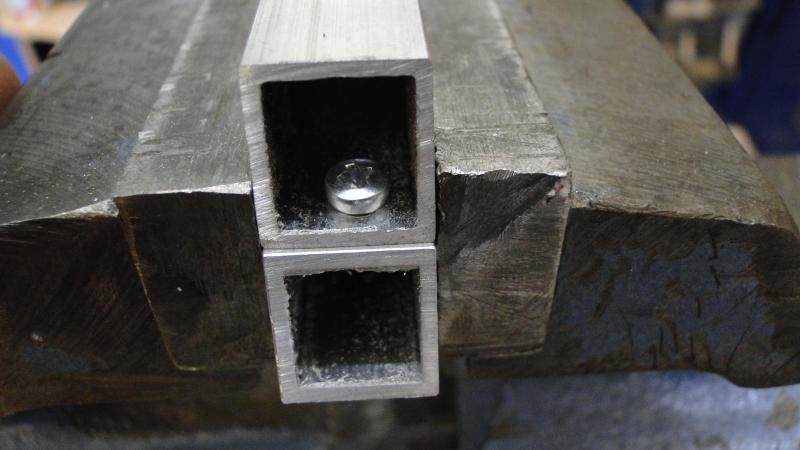

хорошая такая моддер-лаборатория :) есть где развернутся :) и подход радует. разве что неясно пока назначение столь усиленного дважды профиля передней стенки.

[Grizly offline]

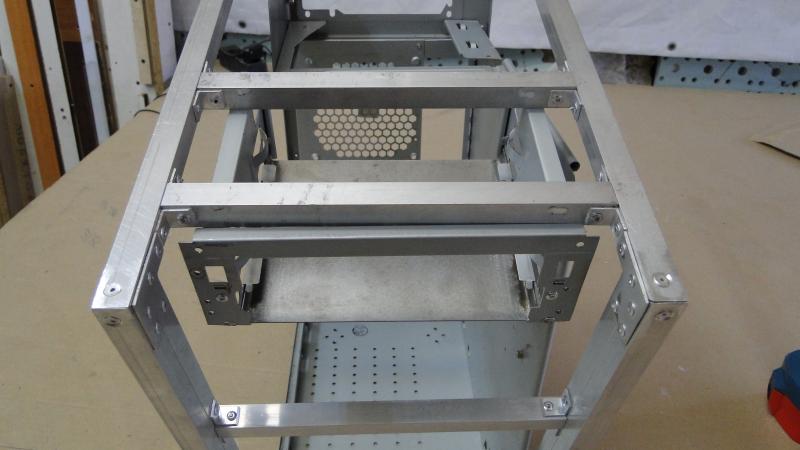

неясно пока назначение столь усиленного дважды профиля передней стенки.

Планирую спрятать вентилятор между стенками

[ai_ offline]

следимс

[Zoom! aka BatmansGrandma offline]

Grizly, начало интригует.
Не хочется забегать вперед, но вопрос: задняя стенка будет усилена профилем или нет? Просто на данный момент смотрится несколько непропорционально с остальной массивной рамой. Понимаю что нагрузок на раму будет минимально, но не подасться ли она вперед?
С почином Вас. Слежу за ходом)

[Grizly offline]

Понимаю что нагрузок на раму будет минимально, но не подасться ли она вперед?

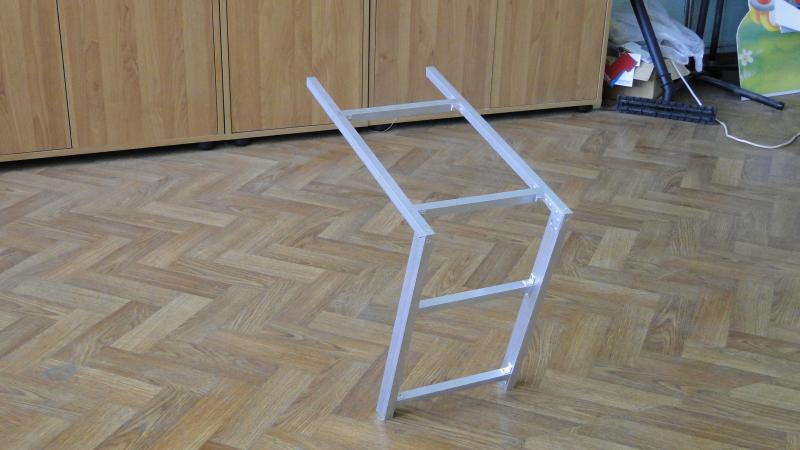

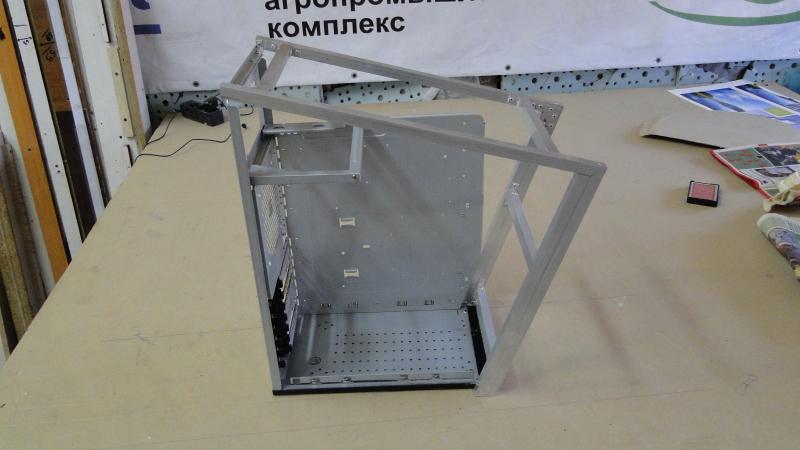

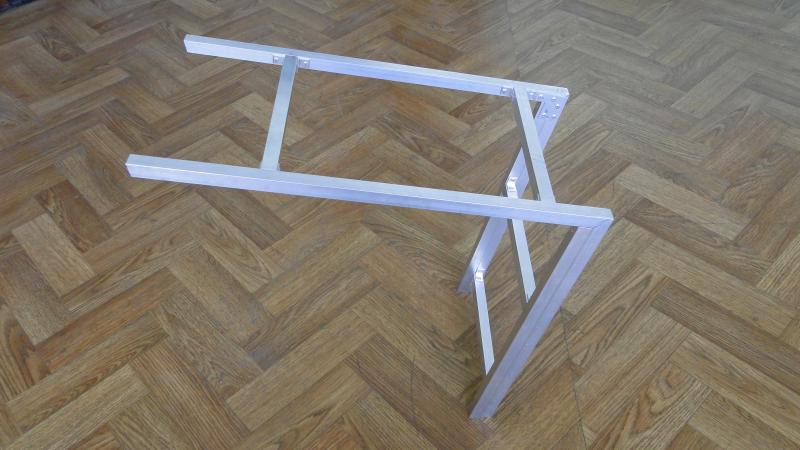

Если Вы внимательно смотрели фотографии, заготовка каркаса имеет идеальный центр тяжести, она стоит беэ каких либо поддержек

[Heliklin offline]

Если Вы внимательно смотрели фотографии, заготовка каркаса имеет идеальный центр тяжести, она стоит беэ каких либо поддержек

:shock:

слежу!

[Астарот offline]

Очень акуратно! Буду следить за развитием...

[Zoom! aka BatmansGrandma offline]

Grizly, на фото внимание обратил и еще обзавидовался такой идеальной развесовке.
Я говорю о том что физическое воздействие на заднюю стенку может сдвинуть её вперед. Хотя может все кажется.
Вспоминая предыдущий проект, просто молчу и наблюдаю восторгаясь)

[Grizly offline]

Zoom! aka BatmansGrandma, Я думаю все будет в порядке.

[Grizly offline]

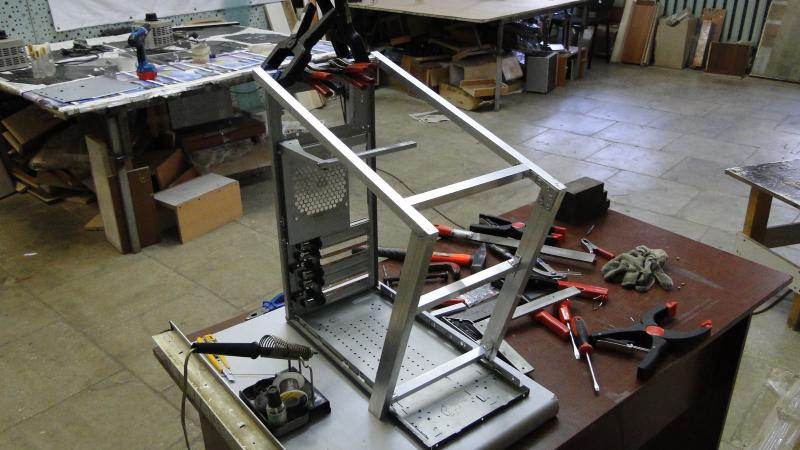

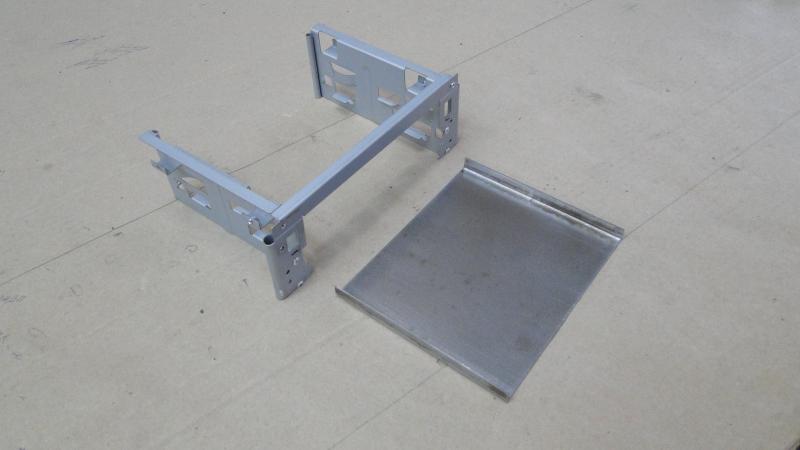

Работа продолжается:

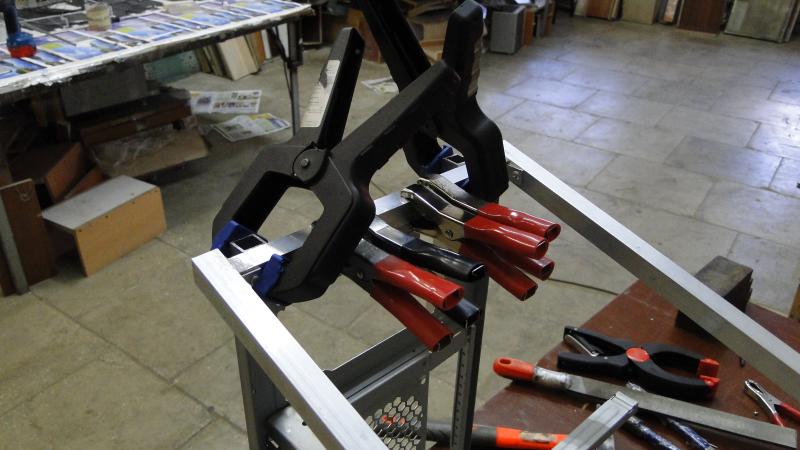

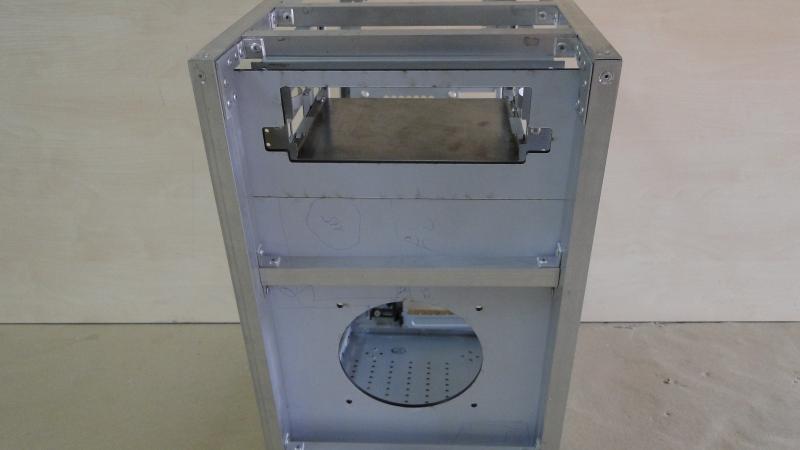

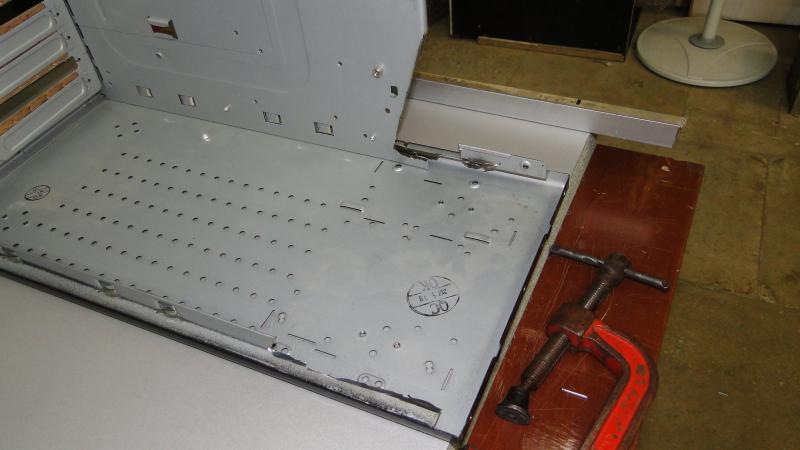

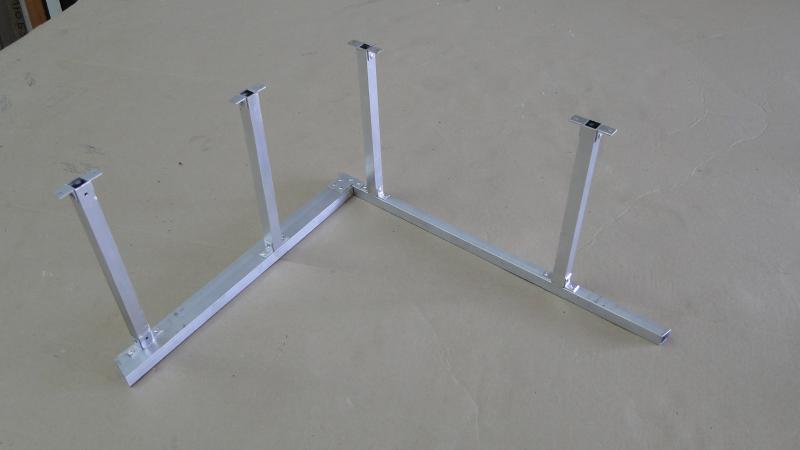

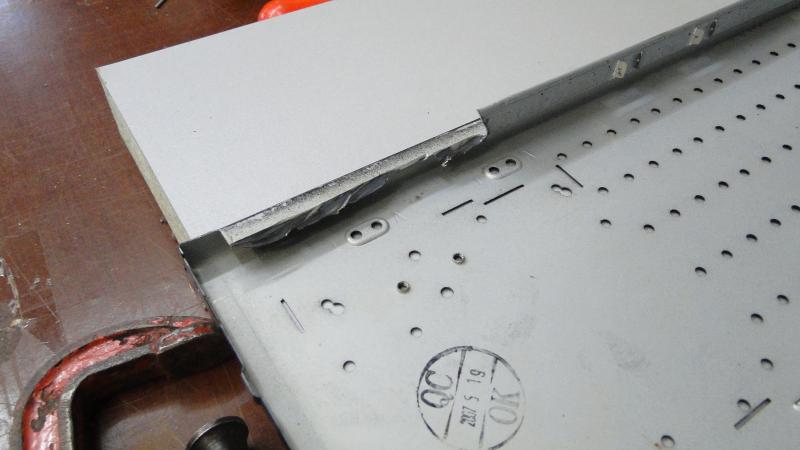

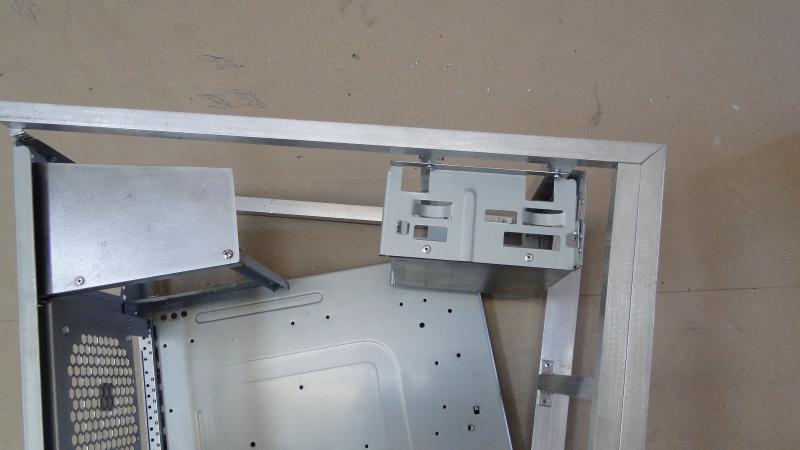

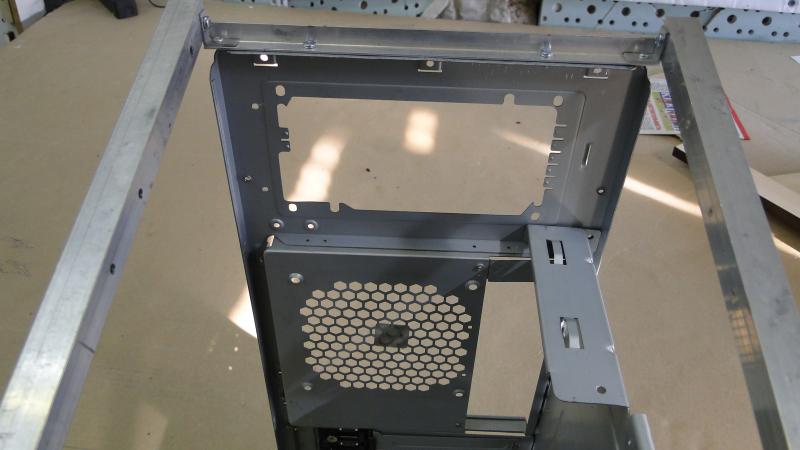

В процессе приходиться делать корректировки, смещаю перемычку

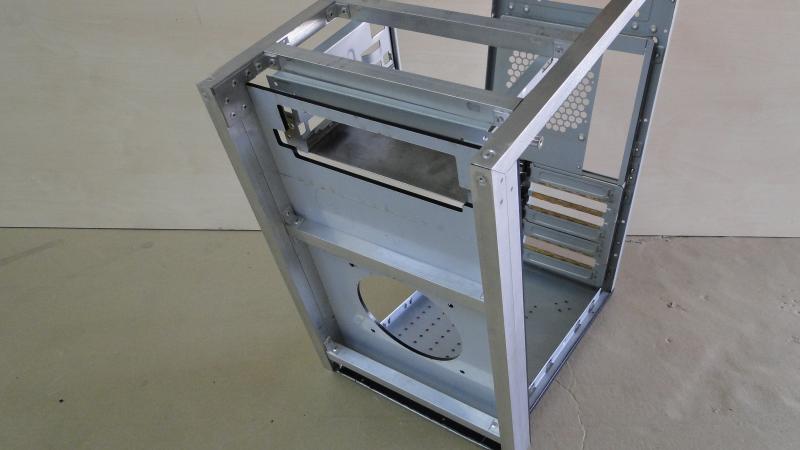

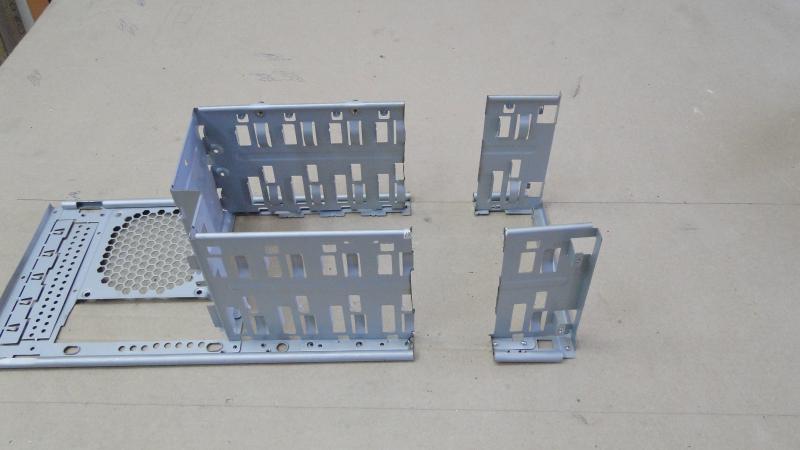

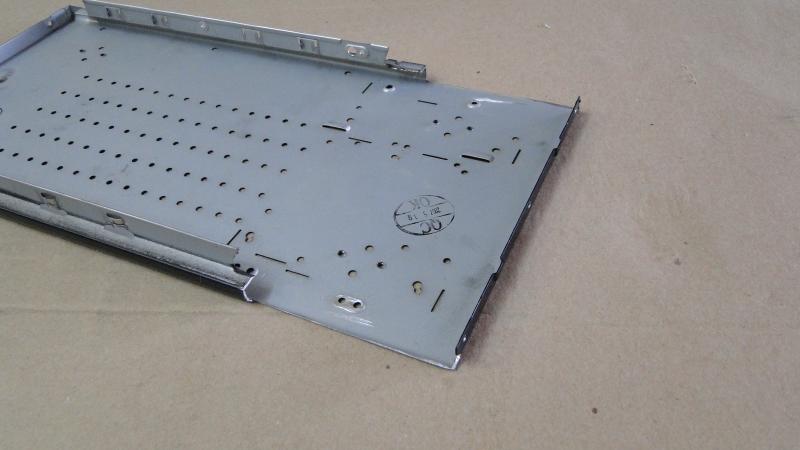

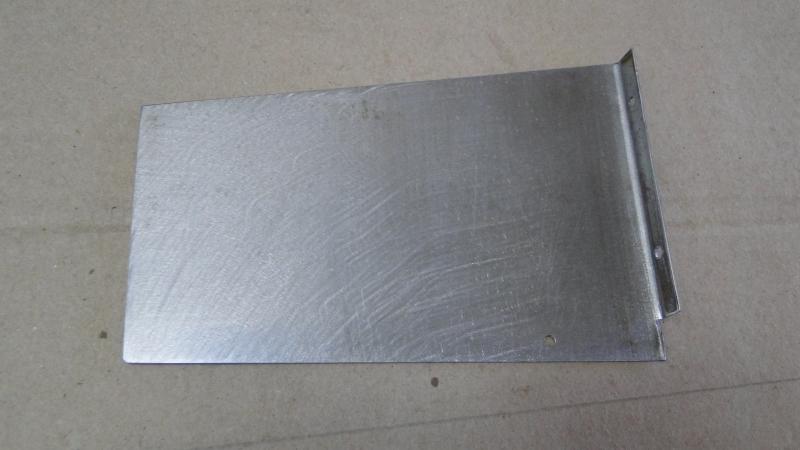

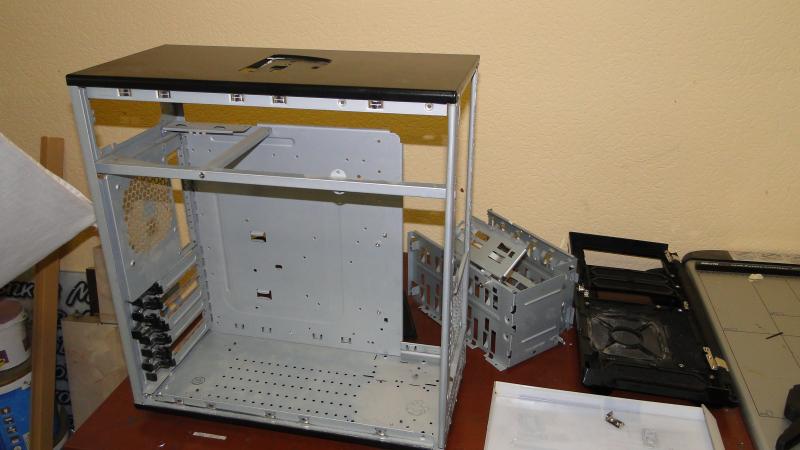

Решил отказаться от некоторых деталей

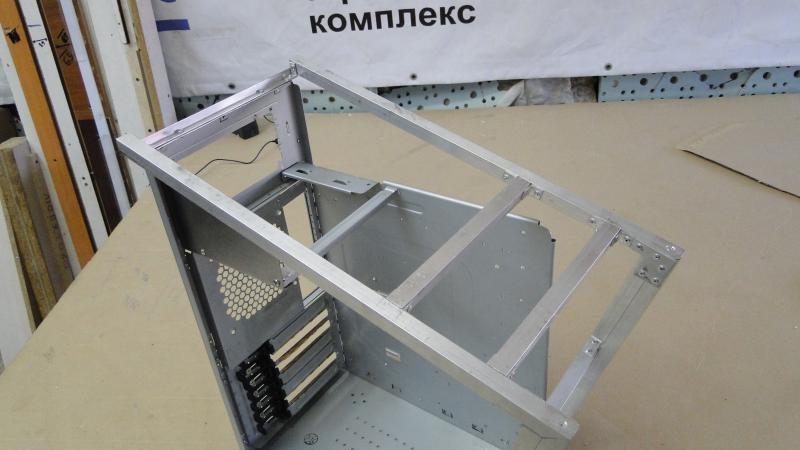

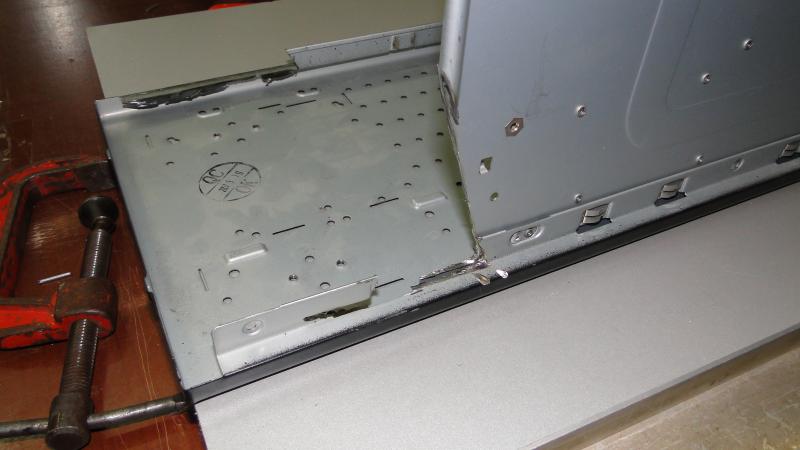

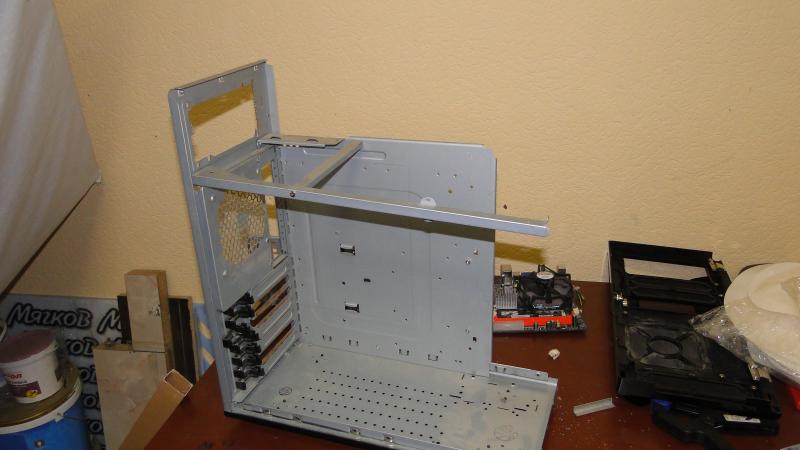

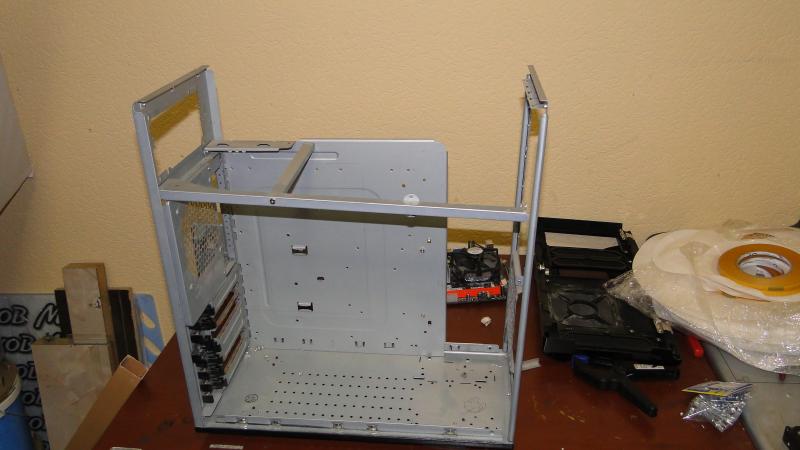

Убрал стенку БП

[Grizly offline]

Ничто не стоит на месте, вот и я двигаюсь в перед.

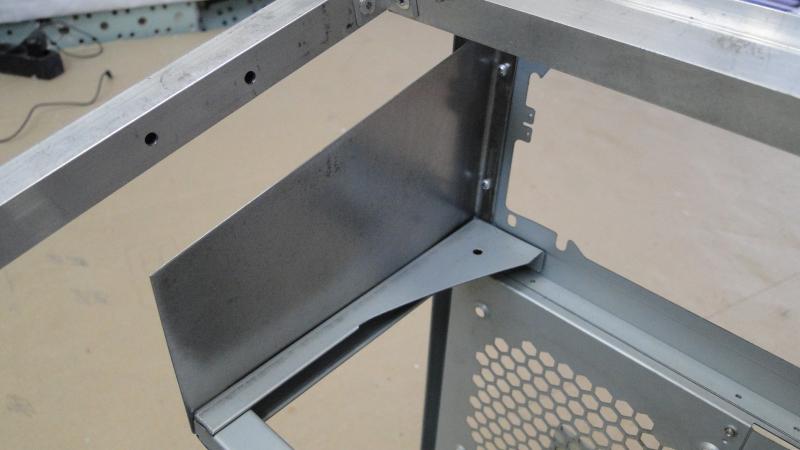

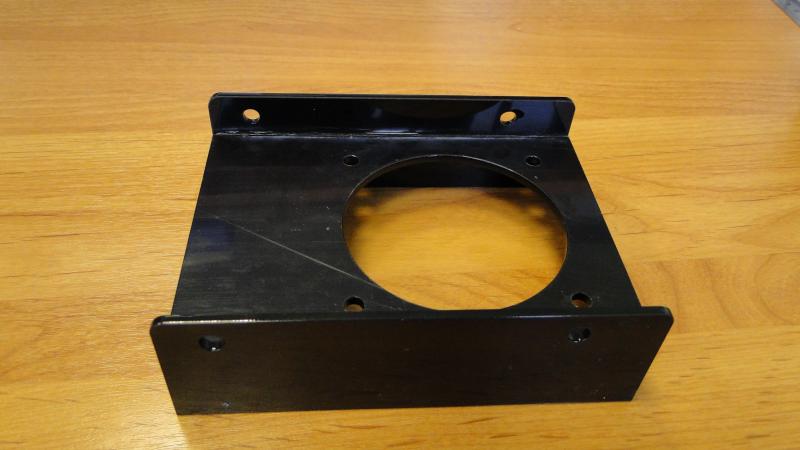

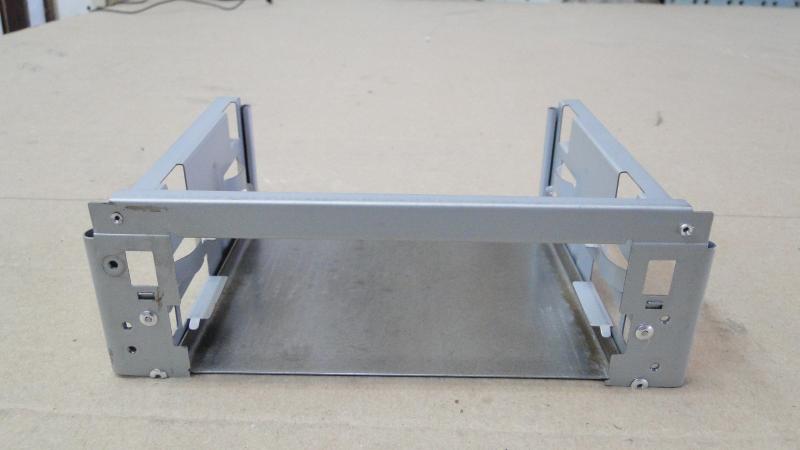

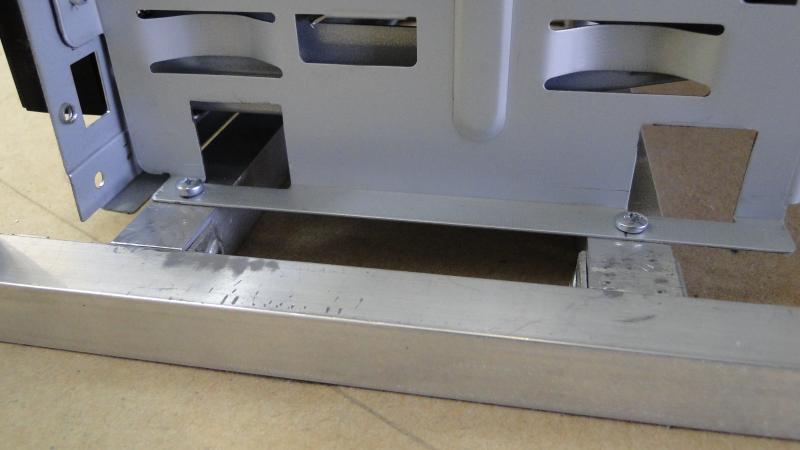

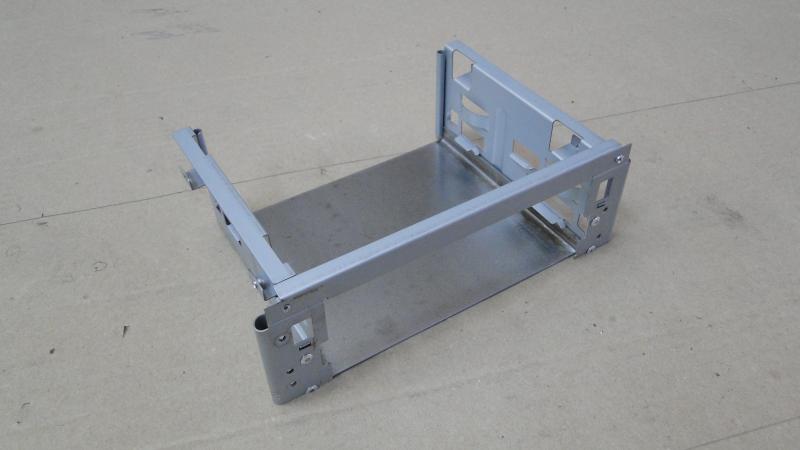

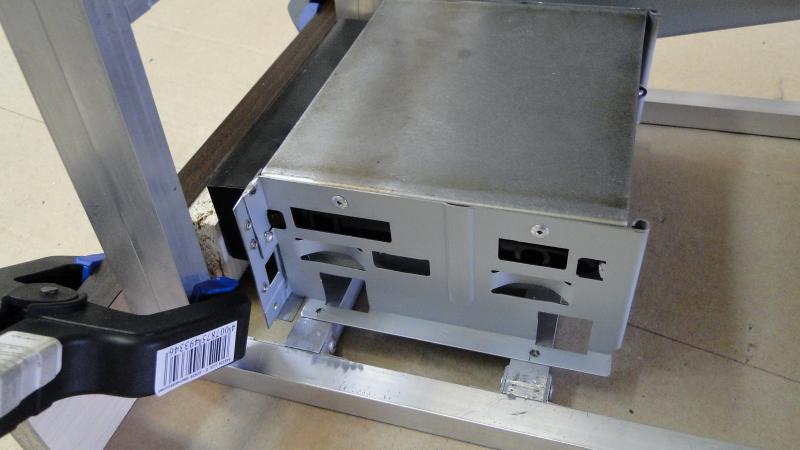

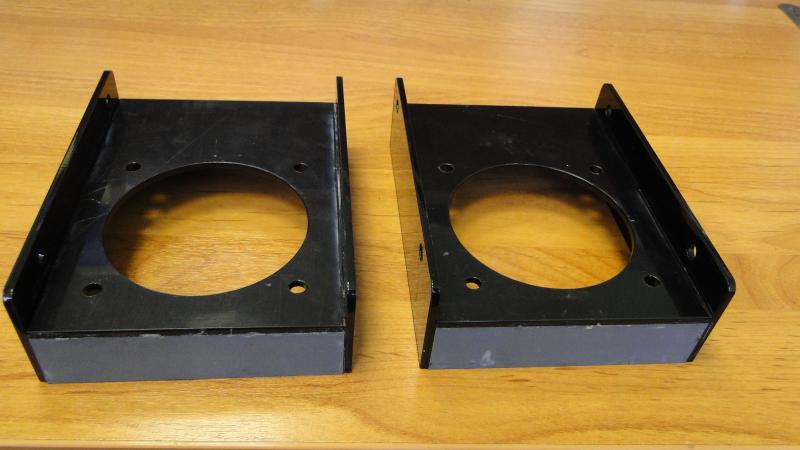

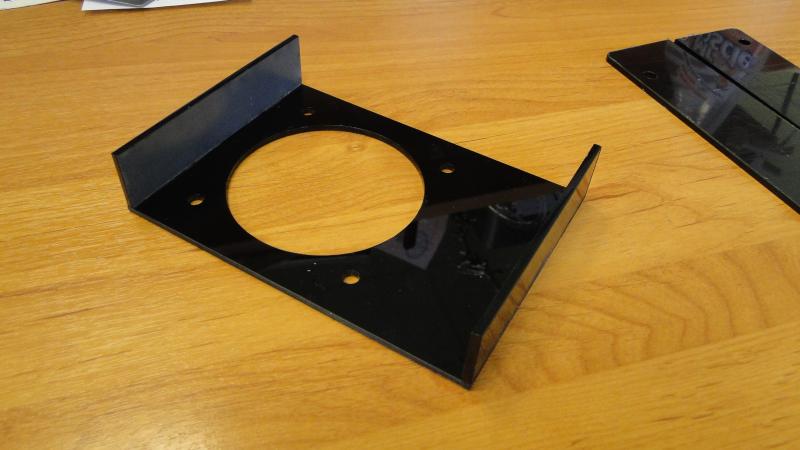

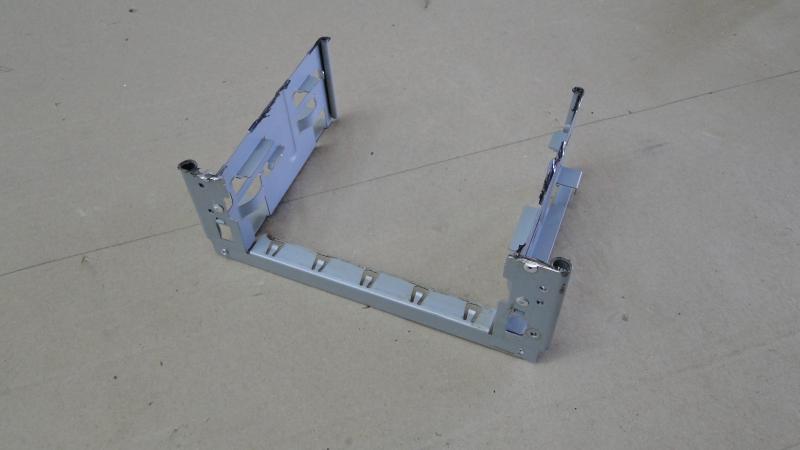

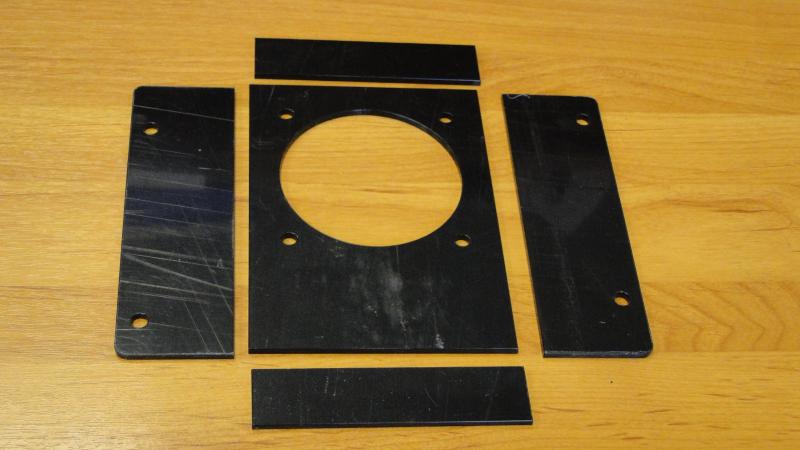

Делаем крепеж для жестких дисков:

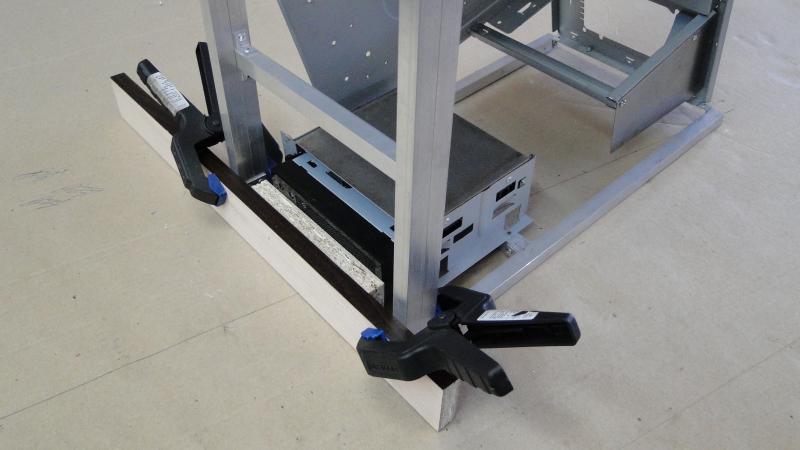

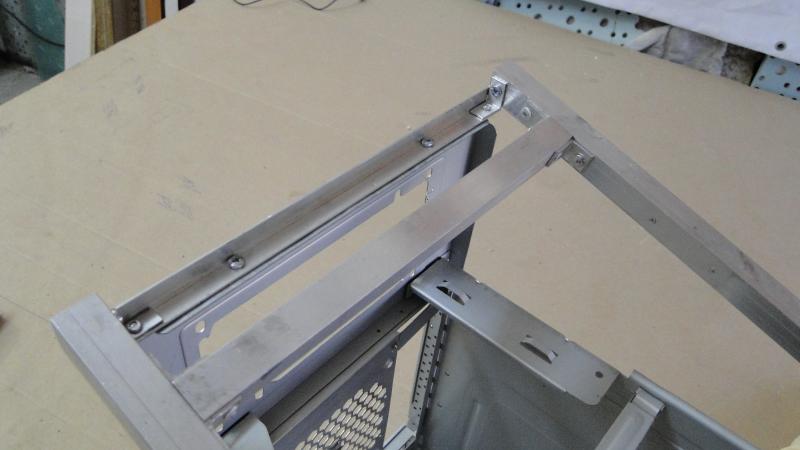

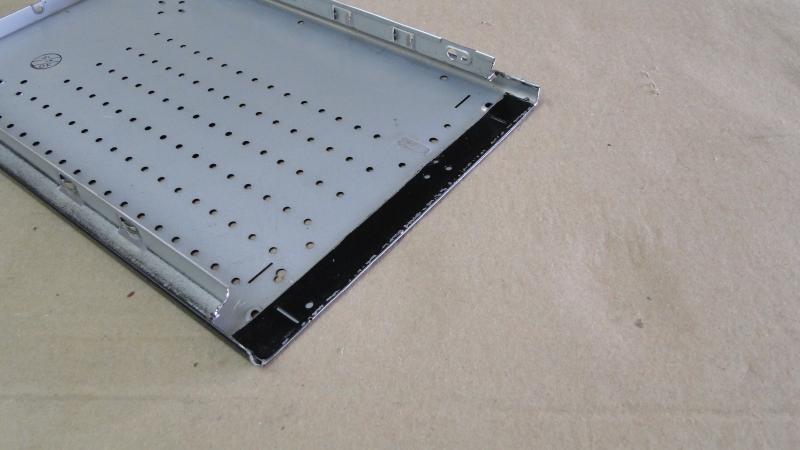

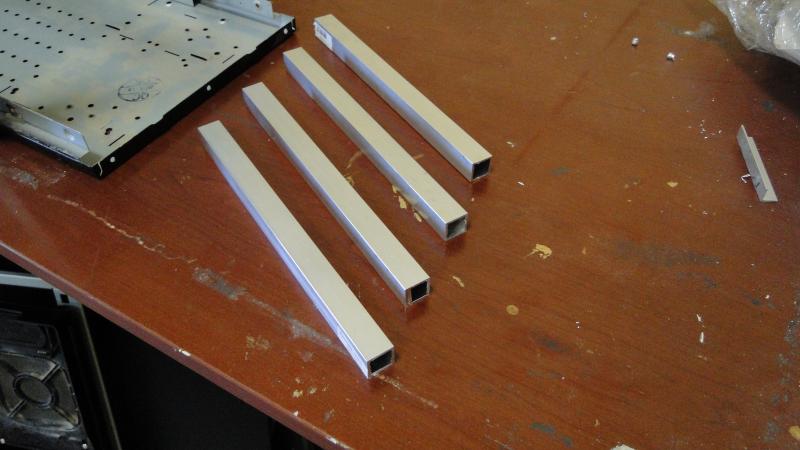

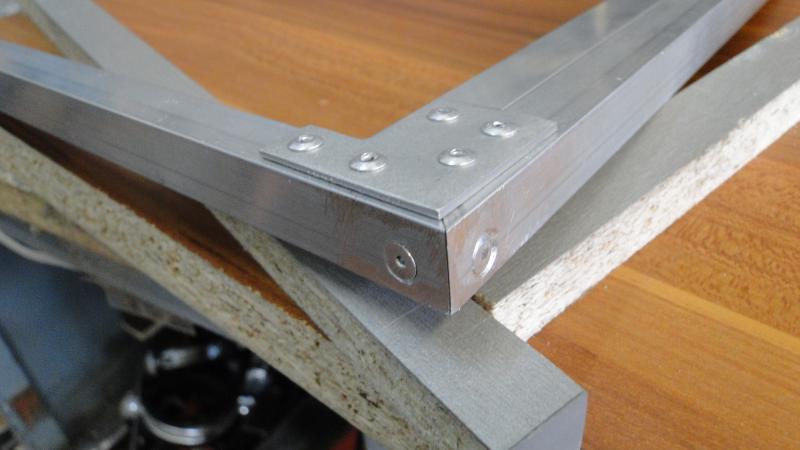

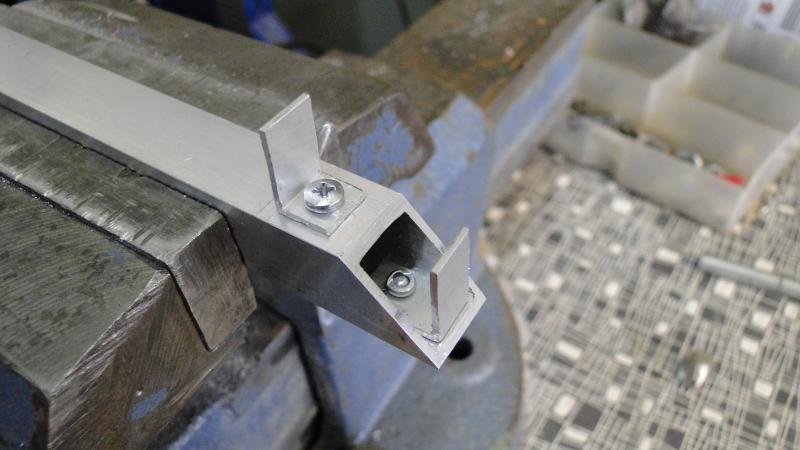

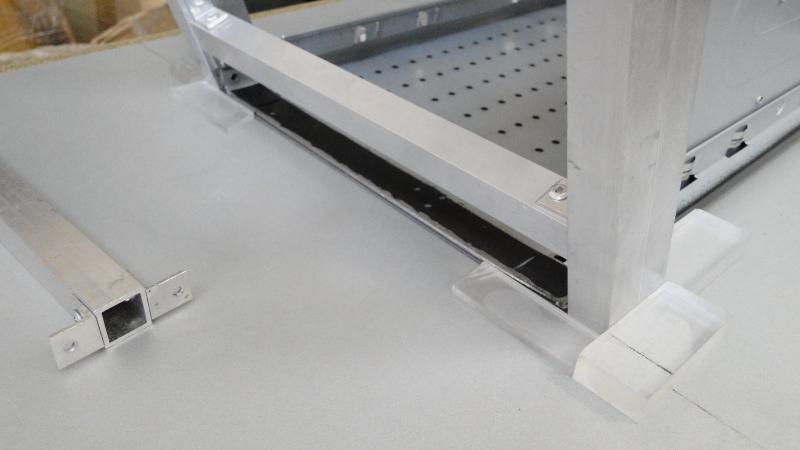

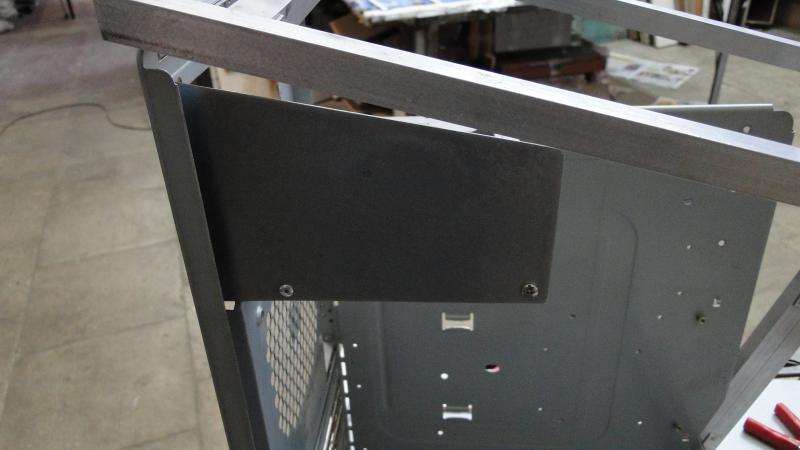

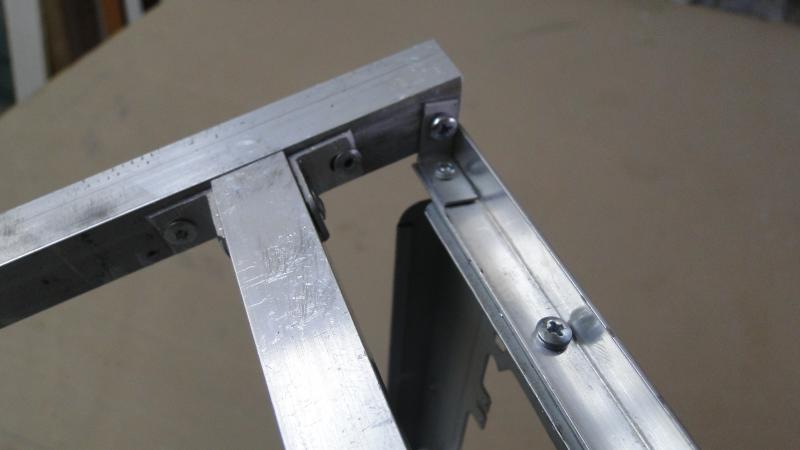

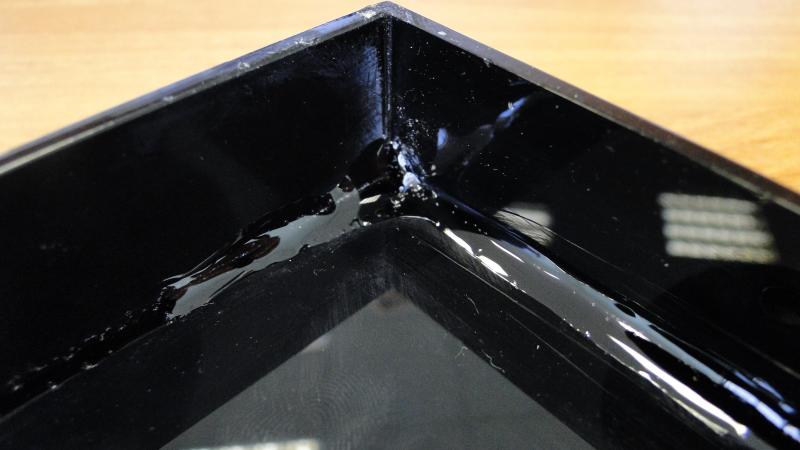

Усиливаю прочность конструкции:

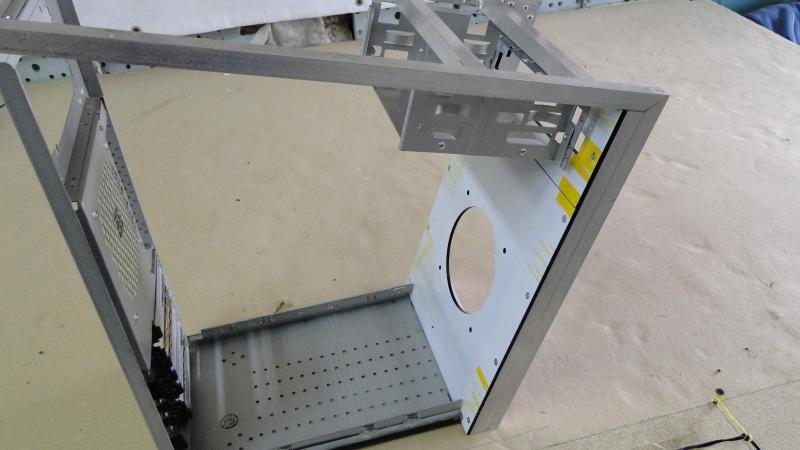

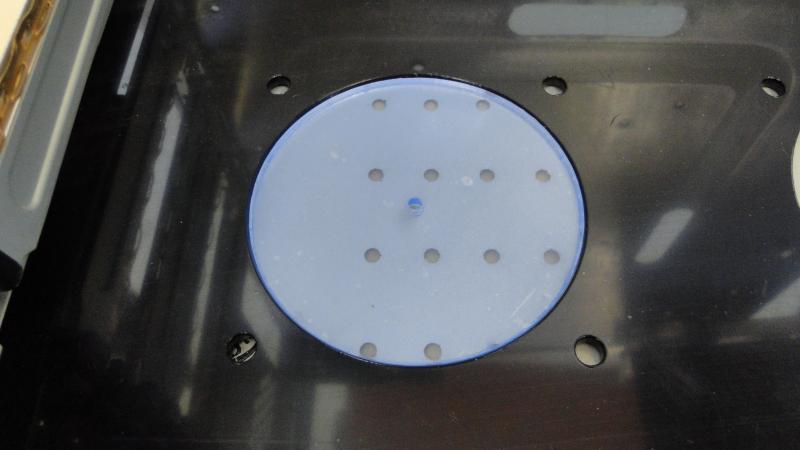

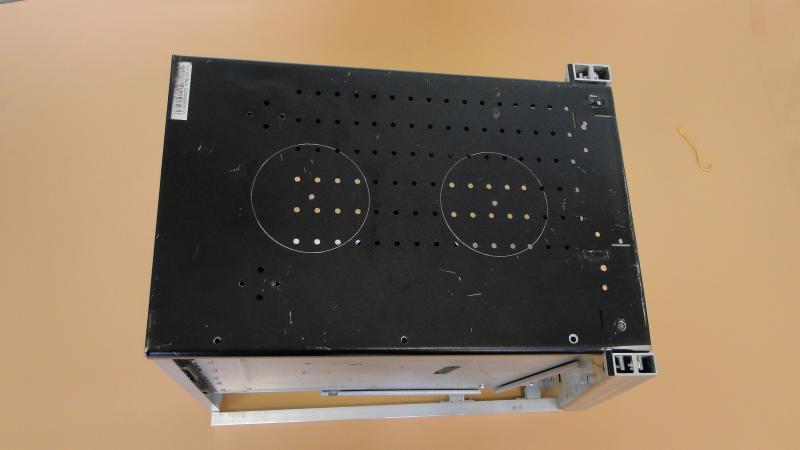

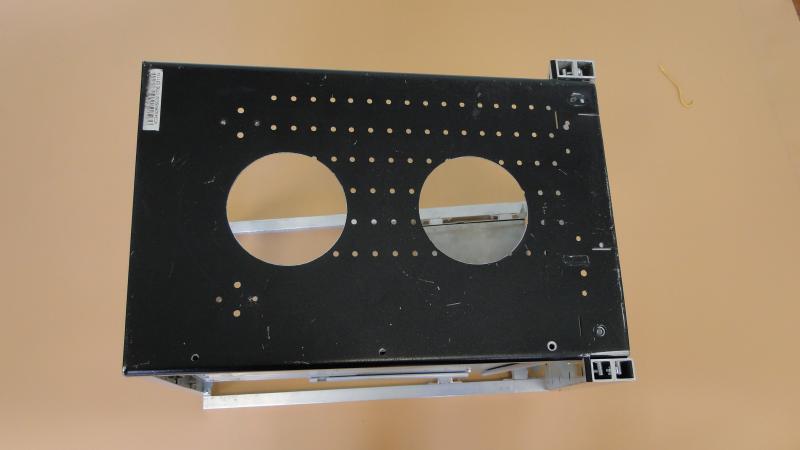

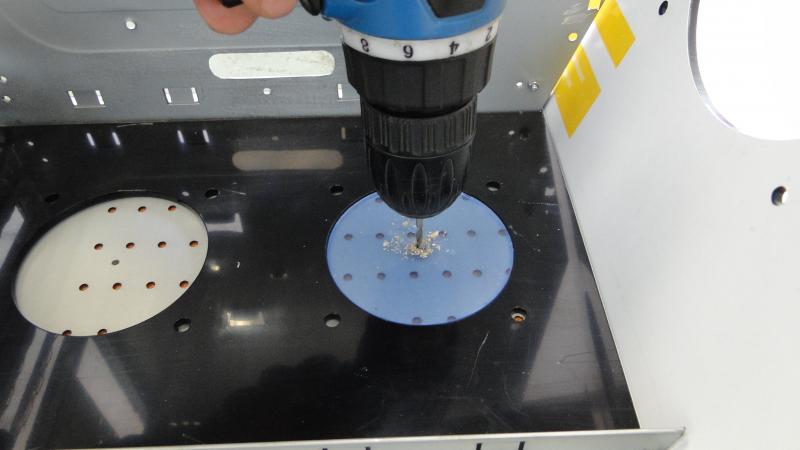

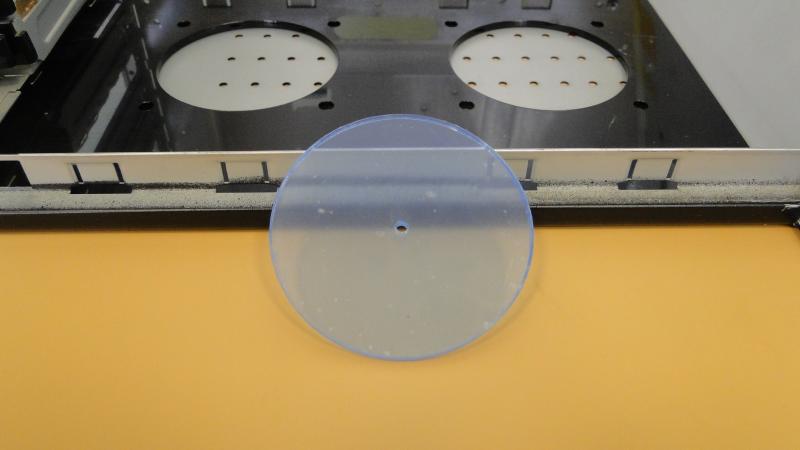

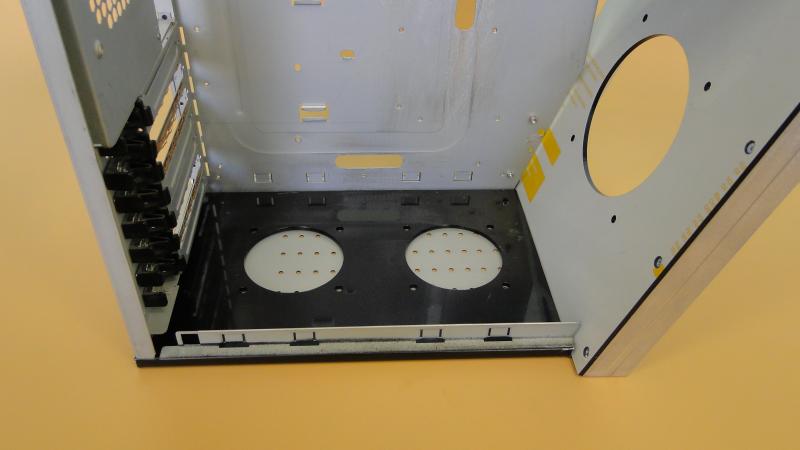

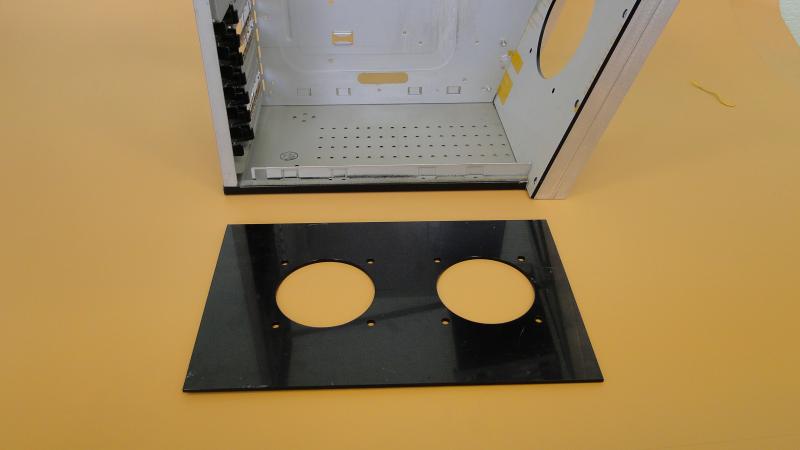

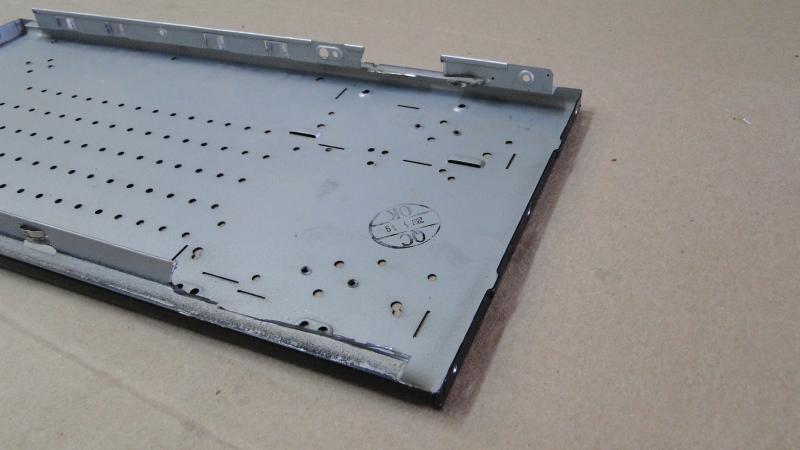

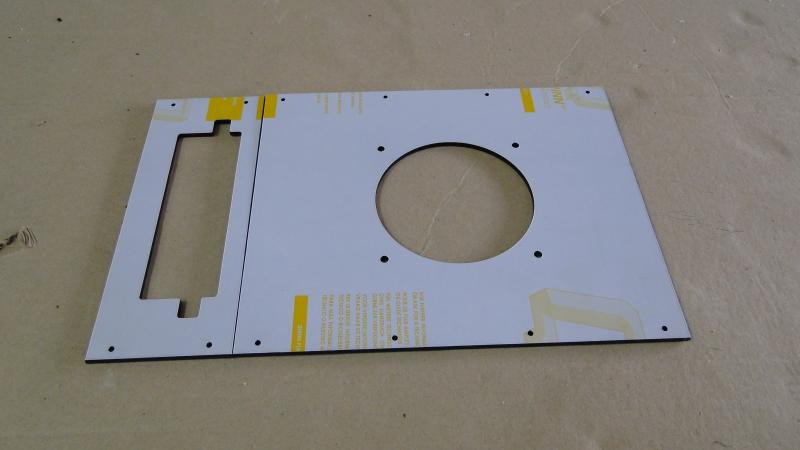

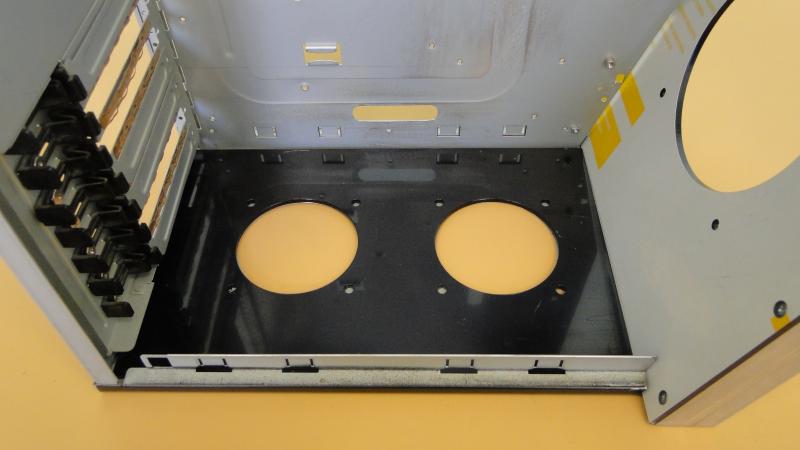

Что бы сделать отверстие, в днище надо сделать точную разметку т.к

резать надо с наружи.

[Шурика offline]

Grizly, слежу - интересное начало! а способ разметки с внешней стороны - супер, взял на заметку! gud

[Sonic-Chainik]

Grizly, ИМХО Разметка неудобная - нужно делать круг.
А крепёжные отверстия расположены квадратом - досточной начертить две линии через них крест на крест для опредления центра радиуса.

[Grizly offline]

А крепёжные отверстия расположены квадратом - досточной начертить две линии через них крест на крест для опредления центра радиуса.

Тоже вариант, но в моем случае круг не проблема.
