Пока я всецело занят ремонтом (прихожая на стадии установки плинтусов):

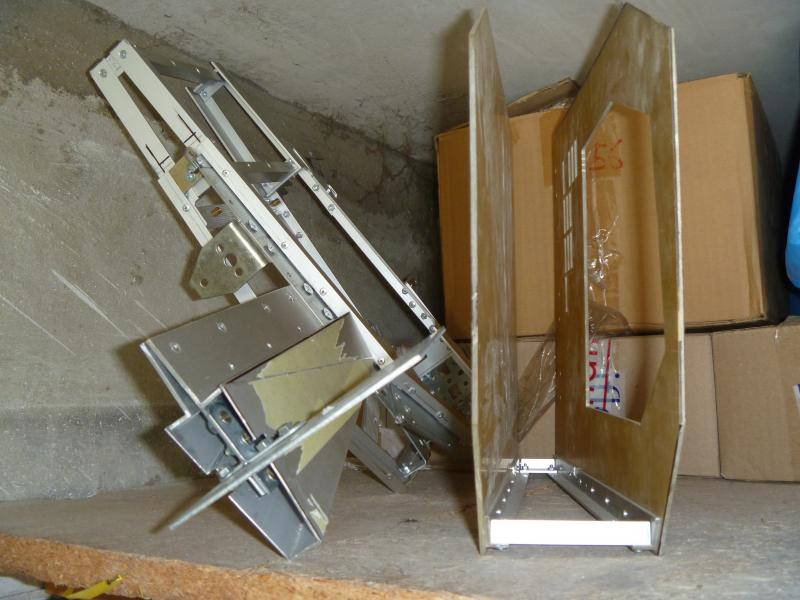

турель пылится на антресолях:
мозг напряженно работает, придумывая самые невообразимые конструкции.
Теперь я планирую сделать не подвесной компьютер, а что-нибудь, что можно поставить на стол. Конфигурация: mini-ITX материнка с одной игровой видеокартой на гибком райзере , TFX блок питания и винчестеров до 3-х штук (2’5”), охлаждение воздушное.
Вот что получилось – проект VTOL PC.
Сразу предупреждаю – летать не будет, аэродинамические испытания не предполагаются.
Для начала немного теории.
VTOL (vertical take-off and landing aircraft) – летательный аппарат тяжелее воздуха, способный к вертикальному взлету и посадке, полету на малых скоростях… (ну и далее по тексту). К ним можно отнести и самолеты с вертикальным взлетом и посадкой (Harrier) и конвертопланы (Bell V-22 Osprey) и вертолеты (полно). Но не будем дальше углубляться в теорию аэродинамики полета и классификацию летательных аппаратов - желающие могут изучить предмет самостоятельно.
Во многих техногенных играх (и фильмах) в том или ином виде присутствуют реальные или концептуальные модели таких летательных аппаратов: Crysis, Crysis 2, Deus Ex, Syndicate и многие другие, в том числе Half Life 2.
Стоп! Half Life 2? А вот с этого места поподробнее…
Летающие синтеты не подойдут, а вот вертолет Альянса (Hunter chopper) очень даже ничего:
На просторах интернета была найдена 3D-модель и начался процесс создания концепта.
При сохранении пропорций оригинала и использовании материнской платы mini-ITX, расположенной в самой широкой части фюзеляжа, длина корпуса с хвостовым винтом будет около одного метра!
Несущий винт мне не нужен, поэтому за основу взял бета версию вертолета Альянса:
Здесь для создания подъемной силы вместо несущего винта применен импеллер – осевой вентилятор в кольцевом канале. Для уменьшения длины пропорции придется нарушить, а также избавиться от одного несимметрично расположенного импеллера добавив второй!
Теперь будет напоминать HK-VTOL из Терминатора:
Правда, здесь не импеллеры, а турбореактивные двигатели, но это не принципиально.

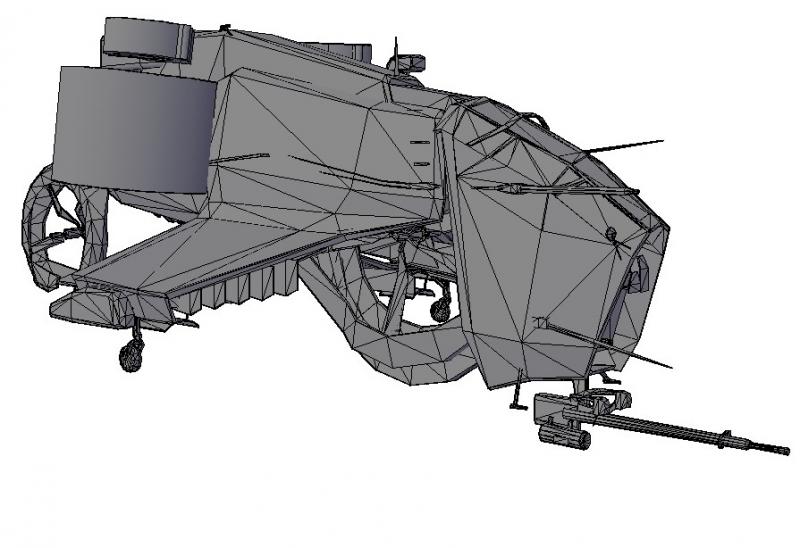

В результате издевательств над моделью вертолета появилось это:

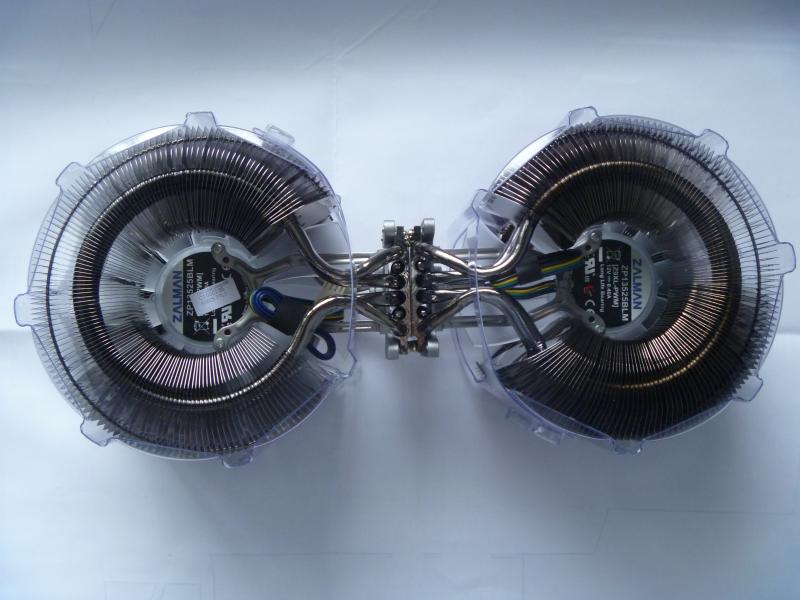

Главный элемент конструкции – гондолы реактивных двигателей, внутри которых будут расположены ЦПУ кулеры ZALMAN CNPS 9900 Max Blue:
Комлект бэкплейтов, я надеюсь, позволит при небольшой доработке установить один из кулеров вместо штатной системы охлаждения видеокарты. Ну а второй, естественно, будет играть положенную ему роль охладителя процессора. Ориентация вентиляторов кулеров «поток воздуха вверх».

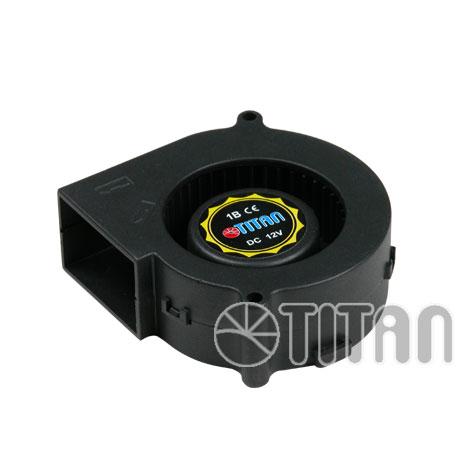

Для локального охлаждения горячих узлов материнской платы и видеокарты над «двигателями» установлю бловеры TFD-B7530M12C:

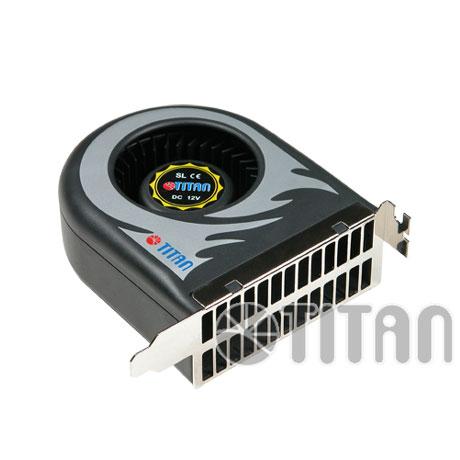

Хвостовой рулевой винт будет заменен на турбину TITAN TTC-006, продувающую блок питания:

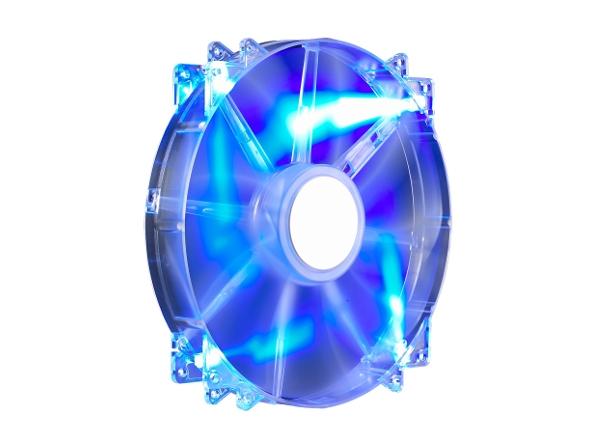

Передний ротор будет сделан из 200мм вентилятора CM Mega Flow 200 blue:

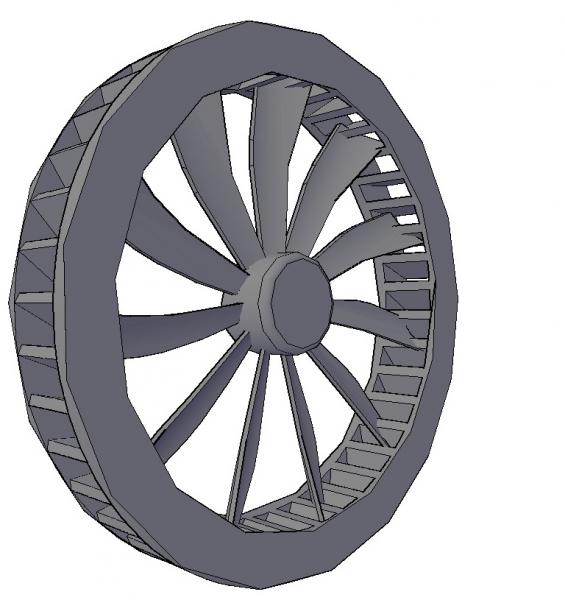

Cечение лопастей будет уменьшено, а по периметру установлены лопатки радиального типа (получится гибрид осевого и радиального вентиляторов):
Назначение переднего ротора – продувка всего корпуса.
Для вывода нагретого воздуха из корпуса предусмотрена турбина TITAN TTC-005.
Выходное отверстие будет стилизовано под 3 сопла реактивных двигателя.

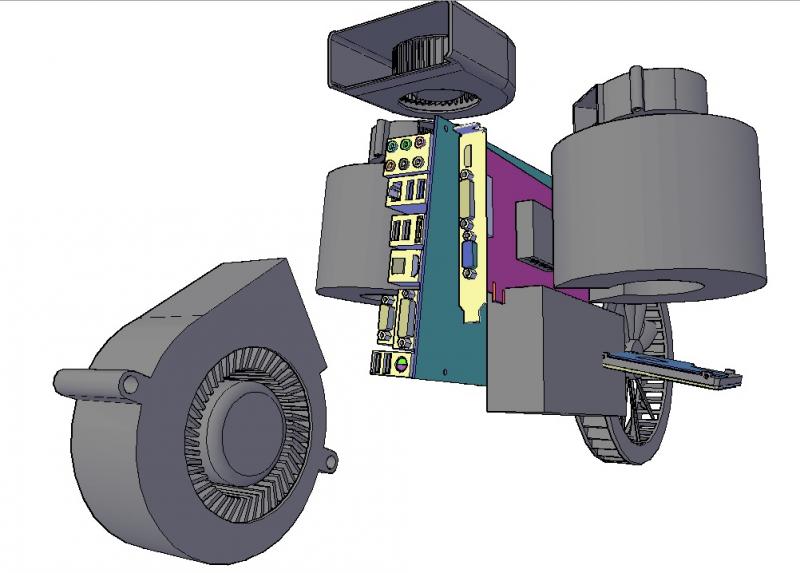

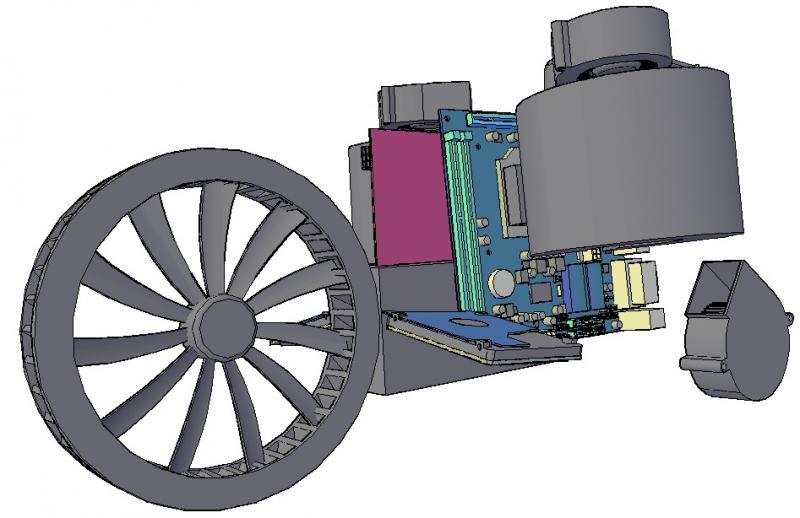

Перейдем от слов к делу – модель компоновки:
На этом поток идей иссяк.
Впереди подбор материала для корпуса - очень хочется сохранить оригинальные угловатые формы с минимальными радиусами скругления.
Также мозг высушивают размышления о дополнительном креплении кулеров ZALMAN к раме корпуса, ведь каждый весит 755 граммов!
