Самодельная СВО

[Gizm0 offline]

Доброго времени суток! После успешной защиты диплома решил заняться апгрейдом компьютера, в частности заменить процессор на более новый и мощный. Естественно возник вопрос охлаждения и мой выбор пал на СВО, которую решено было создать своими руками. Материала на эту тему в и-нете оказалось много... Немного подумав сделал два простеньких варианта водоблоков для проца:

Размеры контактной площадки 50х50х4 мм
Ширину ребер, каналов и игл изначально хотел выбрать равно 1 мм, но мне показалось слишком мало и я остановился на 2 мм.

Подскажите пожалуйста, какой водоблок будет более эффективным? Может ещё что-то стоит изменить?

[Шурика offline]

вообще лучше всего сделать мнооооого маленьких каналов в толще медной пластины - один тип на забугорном форуме с помощью отрезного металлического круга для угловой шлиф-машинки сделал такую штуку

[Dmitry123 offline]

Gizm0, ширина рёбер 1мм, каналов 0.5мм. Толщина основания в месте каналов 1-1.5мм.

Ребра по диагонали? В углах не будет протока жидкости, даже при "правильной" крышке.

Крышка, какая будет? Если тупо с двумя отверстиями для штуцеров, то игольчатый ещё пойдет. ИМХО конечно. :wink:

[Gizm0 offline]

вообще лучше всего сделать мнооооого маленьких каналов в толще медной пластины - один тип на забугорном форуме с помощью отрезного металлического круга для угловой шлиф-машинки сделал такую штуку

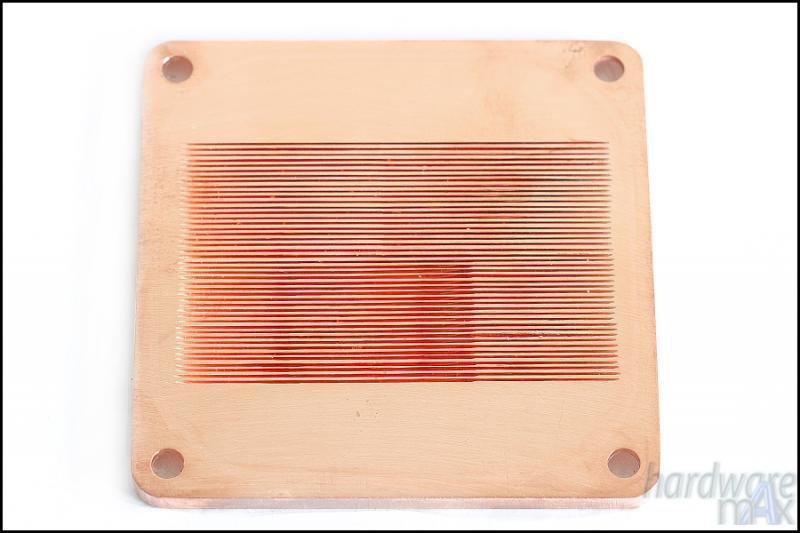

Если я правильно понял, то лучше сделать что-то наподобие этого:

Крышка, какая будет? Если тупо с двумя отверстиями для штуцеров, то игольчатый ещё пойдет. ИМХО конечно.

Крышку планировал со входным отверстием посередине и выходным в углу

[Змей]

микроканалы - в топку. рулят пирамидки. межканальное расстояние и сечение пирамидки - не менее - 3-5мм.

обоснование зачем: в жидкости СВО (в любой) есть примеси. Это то, что было в радиаторах, помпах, шлангах и т.п. то, что будет гулять по трубкам, слипаться и т.п. налипать. микроканал забьется очень быстро. плюс - чем меньше размер канала - тем меньше параметр увлажняемости материала. т.е. будут пузырьки воздуха, которые самостоятельно не уйдут с поверхности.

[Gizm0 offline]

рулят пирамидки.

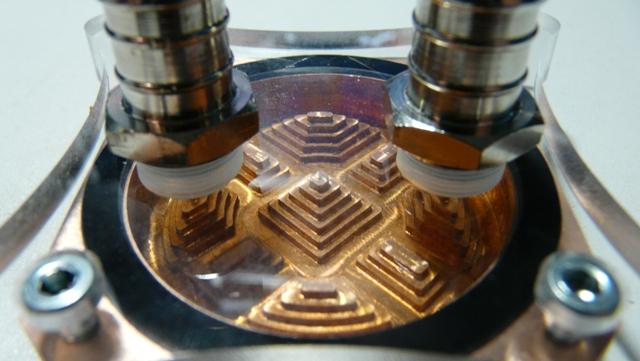

Если честно, про пирамидки слышу впервые, но идея мне нравится. С трудом нагуглил вот что:

межканальное расстояние и сечение пирамидки - не менее - 3-5мм.

Имеется ввиду расстояние между вершинами? И какую высоту лучше выбрать?

[Змей]

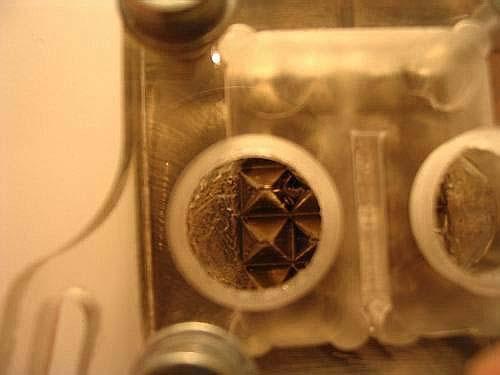

ну.... я честно говоря имел в виду прямоугольные. столбики... может так точнее?
по аналогии с:

разве что каналы все-таки сделать больше. сечение столбика 3-5мм. ширина канала - тоже 3-5мм. Собственно когда переделывал в свое время водоблок "exodus" какой-то марки, который забился отложениями медь+алюминий+средство для сво - часть каналов проходит просто жестко диском дремеля. жестко, нагло. однако сопротивление улучшилось и появилось хоть какое-то охлаждение.

Собственно тут математика проста:
большое сопротивление - меньше скорость
меньше сопротивление - больше скорость
больше площадь поверхности - лучше охлаждение
меньше площадь - хуже охлаждение

вот и нужно ловить баланс, при котором будет хорошая площадь при наименьшем сопротивлении.

[Sonic-Chainik]

Змей, Это самый говёный ватер, что я видел.

Gizm0, Делай микроканалы с разгонной пластиной.
И да, на оверах есть целая тема по самопальным ватерам!

[Змей]

я и не спорю. конструкция такова, что поток пойдет вокруг, а не через собственно необходимую зону охлаждения. я для примера по большей части первое найденное.

[Sonic-Chainik]

Змей, Кстати, в связи с уменьшением техпроцесса, ядра процов стали милипусенькими.
Отсюда новое требование к ватерам - основная зона "омывания" - центр!

В общем, ватеры с пирамидальными и спиральными схемами, становятся малинтересными.

[wwar offline]

И да, на оверах есть целая тема по самопальным ватерам!

Когда тот раздел читал я так и не понял ничего. В плане того, каков же самый крутой водоблок.
Конечно же при возможности все покупают качественно выполненные микрокональные, но во-первых это купленые, во-вторых некоторым хватало вообще плоскодонных -- там, где так называемые "пирамидки" должны быть, нет ничего, плоское дно, разве проволочку закрученную спиралькой ложат для разбития ламилярных потоков ::-D: .

[Sonic-Chainik]

wwar, Я ж написал, что оптимальность конструкции завист от того что/какой кристал охлаждать.

Какому-нить "северу", может, и хватить "плоскодонного", а Фену х6 - уже нет.

[Gizm0 offline]

И да, на оверах есть целая тема по самопальным ватерам!

Спасибо большое! Там много полезного :D Буду изучать

[Gizm0 offline]

Отстроив на даче гараж, возвращаюсь к водоблоку. Почитав про водяное охлаждение понял, что все таки наиболее эффективными считаются микроканалы (исправьте если ошибаюсь), НО смогут ли мне выточить эти микроканалы... точность до 1 мм мне гаранитровали, а вот про меньшее узнаю. Сейчас мне конечно микроканалы ни к чему... железо далеко не новое, но в ближайшем будущем планирую обновить железо, вот и возникает вопрос, а хватит ли игольчатого водоблока для 5 или 7 кора?

[Шурика offline]

без экстремального разгона хватит - холодные процы
