Делаем видеокарте холодно (dr.Франкенштейн отдыхает)

Здесь мы обсуждаем всевозможные модификации водяного охлаждения, кулеров, радиаторов и всего прочего, связанного с охлаждением
Ответить
Сообщений: 133 • Страница 4 из 9 • 1, 2, 3, 4, 5, 6, 7 ... 9

Сообщение philosopher » 25 дек 2010 07:32

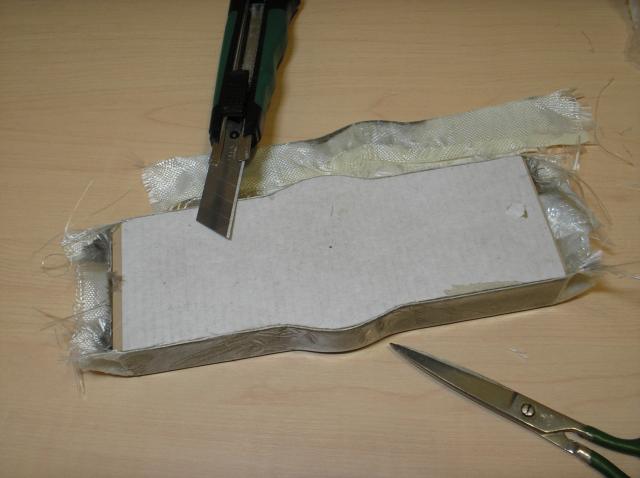

Ну чтож, вот и прошло время, достаточное для полимеризации. Достал, развернул. Срезал заворачивающиеся края, чтобы освободить болван:
Теперь можно выбить болван из отливки:
Теперь можно приступать к ошлифовке.

Кожух получился очень тонким и легким. Качество меня удовлетворило даже несмотря на то, что вся конструкция обогащена мельчайшими пузырьками воздуха в структуре, что негативно бы сказалось на прочности, если бы данная деталь несла механические нагрузки. Но в качестве кожуха-обтекателя, деталь вполне продюжит. И это было сделано буквально на коленке, без вакуумирования замешанной смолы или детали перед полимеризацией; и всего лишь в три слоя тоненькой стеклоткани Эз-200. Если бы я использовал способ с промежуточной полимеризацией "до отлипа" и первым нанес слой тонкой как паутинка стекловуали, потом один слой Эз-200, далее три слоея стеклоровинга Т-11, а последним вновь Эз-200, чтобы скрыть грубую текстуру, - отливка уже была бы достаточно прочной, чтобы выдержать мой вес.
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение philosopher » 25 дек 2010 21:00

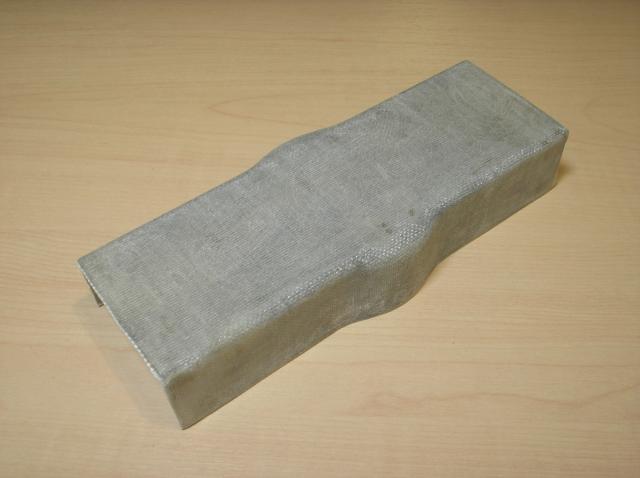

Ну вот, отшлифовал всю поверхность наждачкой №120. Сошлифовал ничтожно тонкий слой, но удалось выровнить всю поверхность от неровностей, складок и каверн. К сожалению, обнажились стекловолокна.
Решение пришло само. Нужно покрыть деталь еще одним слоем стеклоткани и на этот раз без пленки поверх.

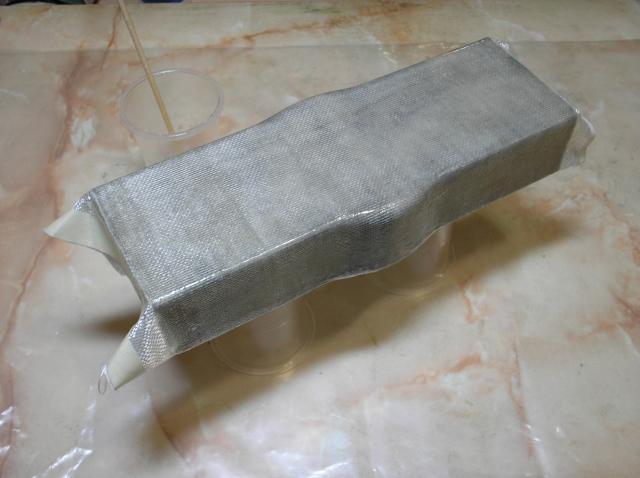

Нанесение смолы:

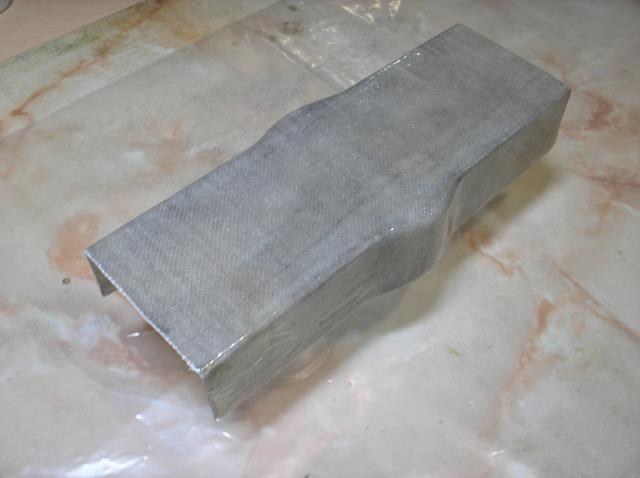

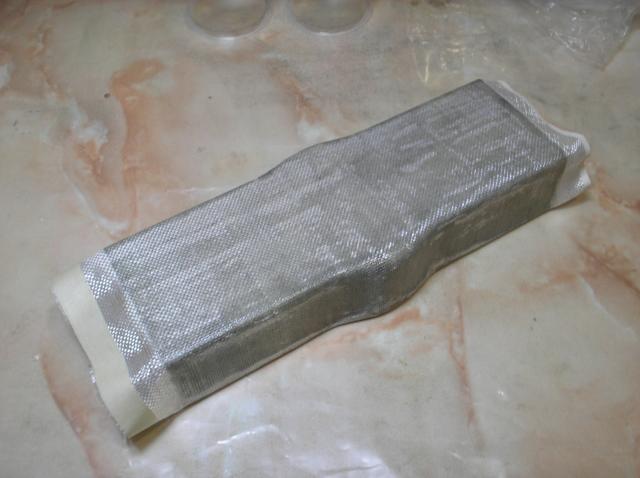

Оборачивание тканью:
Едва выступившую после обжатия тканью смолу выравниваю деревянной палочкой с добавлением небольшого кол-ва, чтобы смочить внешнюю поверхность. А чтобы выгнать, наконец, зловредные пузырьки, применяю бытовой фен, прогревая весь внешний слой.
Кстати говоря, этот слой будет самый качественный, т.к. почти полностью лишен воздушных пузырьков, этот лоскут стеклоткани наиболее качественный (отожжен щадящим способом, выбрана наиболее равномерная текстура полотна), а полимеризация будет идти при повышенной температуре.
Думаю, к утру уже твердость будет достаточная для обработки.
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение Sonic-Chainik » 25 дек 2010 21:05

philosopher, Не проще было эбокситкой намазать без стеклоткани?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение Alcohol™ » 25 дек 2010 21:40

Sonic-Chainik, уж тогда я думаю надо было просто зашпаклевать а потом покрасить
<<Человек не имеет крыльев и по отношению веса своего тела к весу мускулов в 72 раза слабее птицы. Но я думаю что он полетит, опираясь не на силу своих мускулов, а на силу своего разума.>>
Николай Егорович Жуковский, доклад <<О воздухоплавании>> 1898г.
Alcohol™ offline
God
Аватара пользователя
Сообщения: 1716
Зарегистрирован: 22 май 2008 18:52
Откуда: Московская область, город Люберцы.
  • ICQ
Вернуться к началу

Сообщение philosopher » 25 дек 2010 21:41

Нет, так была опасность того, что "восставшие" волокна стеклоткани пробьются сквозь слой смолы и толку от него не будет. Я убил двух зайцев: упрочнил всю конструкцию наиболее качественным верхним слоем и спрятал огрехи первого этапа ламинирования.
Теперь как застынет (если честно, из-за прогрева и последовавшей за ним ускоренной полимеризацией, проморгал момент загустевания эпокса "до отлипа", когда можно было бы положить еще слой смолы без дополнительной обработки поверхности), слегка шлифану и нанесу чуток эпоксидки для последующего финишного выравнивания "в ноль". Ну а потом уж покраска. Думаю на счет грунта: стОит ли?
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение shtorm_777 » 26 дек 2010 03:49

Думаю лучше загрунтовать.
Грунт забъет мелкие неровности и добавит однородности (видно где непрокрашено)
Успехов)
:beer:
Are you a gangsters? No, we are Russians...
shtorm_777 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 173
Зарегистрирован: 26 июн 2010 12:02
Откуда: Челябинск
  • ICQ
Вернуться к началу

Сообщение philosopher » 26 дек 2010 13:43

Итак, после отвердения смолы, шлифанул и покрыл двумя слоями эпокса с промежуточной выдержкой до отлипа. Фоток не делал: что толку одно да потому показывать.
Завтра, после окончательного отвердения отшлифую, обезжирю и покрою грунтом. А там видно будет - надо ли повторять шлифовку или сразу красить.
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение philosopher » 28 дек 2010 20:37

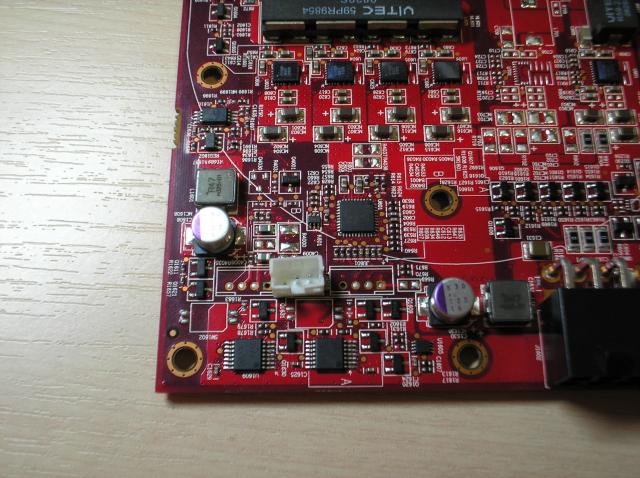

Завершение изготовления СО уже близко, а я так и не решил, как будет запитан вентилятор. Дело в том, что на нереферсной печатной плате имеется какая-то сложная разводка под несколько вариантов подключения коннекторов вентилятора(-ов), но реализована самая примитивная - двухпиновая (+12В, земля).
Как узнать, есть ли какой-либо контроль и регулирование оборотов самой платой "вслепую"? confused
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение philosopher » 28 дек 2010 22:36

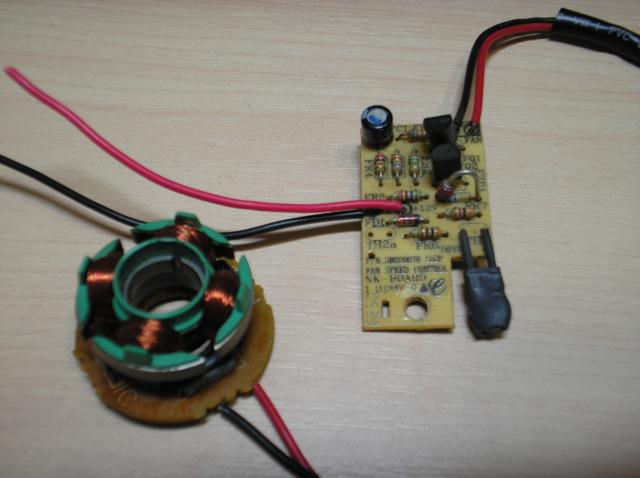

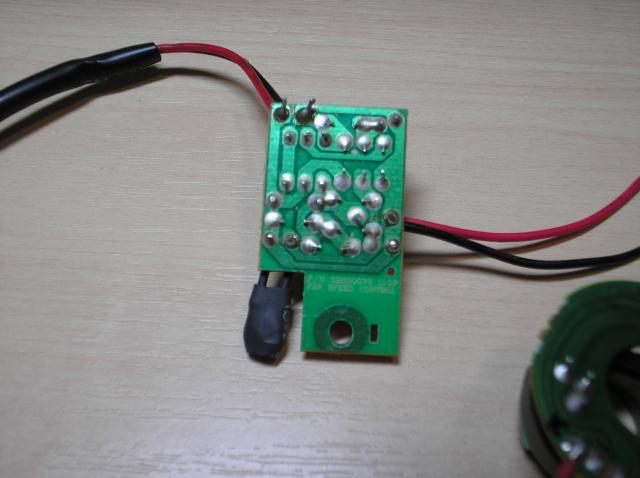

Однако ж, есть у меня аналоговый вариант регулирования частоты оборотов вентилятора, вынутый из отслужившего свое FSP-шного БП, так кстати выполненный на отдельной компактной печатной плате:
Небольшая деталь в черной термоусадке - "термосенсор" (подозреваю, что термистор) - должна испытывать изменение температуры, в соответствии с чем, схема будет меняет подаваемое на вентилятор напряжение, ограничивая частоту оборотов.

Подключил к своей турбине, протестил так и эдак, фиксируя показания частот вращения при различных условиях. Значит, запасной вариант варьирования оборотов у меня уже есть. Придется только найти подходящее место для "термощупа".

P.S. Промежуточное замечание: на полных оборотах турбина, прямо-таки, воет! Скорее всего заменю мотор на один из тех, 2К-оборотников...
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение philosopher » 29 дек 2010 22:54

А тем временем...

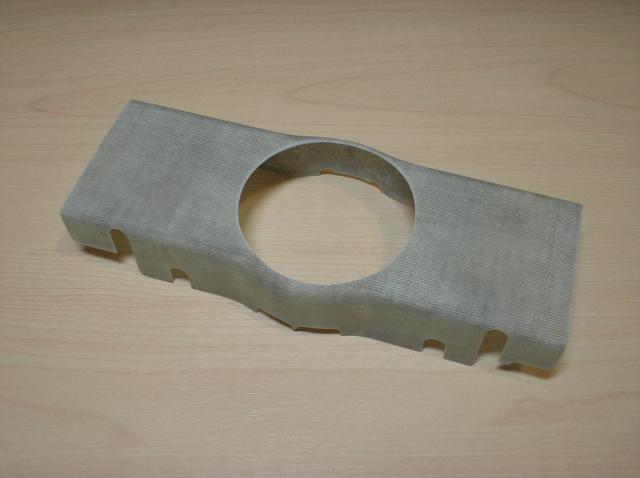

Работы по формовке завершены, все лишенее отрезано, кромки обточены, поверхность отшлифована. Осталось только просверлить отверстия для крепежа на радиатор.

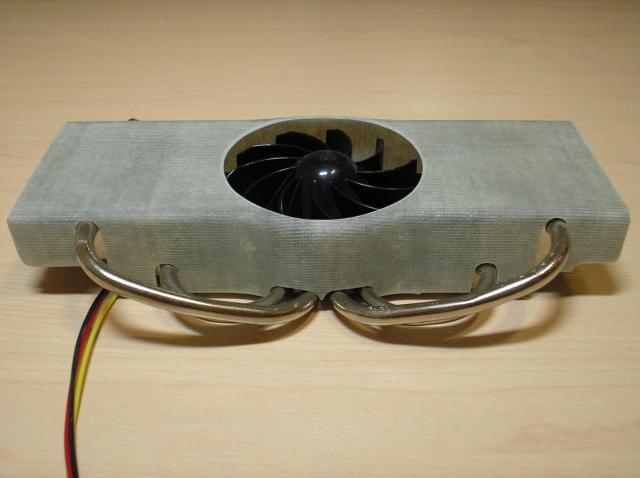

И примерка на радиатор:
Завтра попробую успеть загрунтовать на работе с утра (чтоб вечером унести домой на новогодние праздники), если не повезет, сделаю это вечерком дома.
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение RAIMEN-13 » 29 дек 2010 23:10

молодца gud как с завода получается :beer:
Лишь утратив всё доконца, мы обретаем свободу.
RAIMEN-13 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 280
Зарегистрирован: 01 дек 2010 10:48
Откуда: 46
Вернуться к началу

Сообщение Sonic-Chainik » 29 дек 2010 23:23

Браво! gud
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение philosopher » 30 дек 2010 03:46

:beer: Всем спасибо!
Чищу гараж, много чего по охлаждению
philosopher offline
Mega Modder
Аватара пользователя
Сообщения: 787
Зарегистрирован: 23 сен 2007 21:53
Откуда: Кемерово
  • ICQ
Вернуться к началу

Сообщение Alcohol™ » 30 дек 2010 08:02

philosopher, ты случаем не в тюнинг-мастерской работаешь ? Или на крайняк на авиационном предприятии ?
супер работа :shock:
<<Человек не имеет крыльев и по отношению веса своего тела к весу мускулов в 72 раза слабее птицы. Но я думаю что он полетит, опираясь не на силу своих мускулов, а на силу своего разума.>>
Николай Егорович Жуковский, доклад <<О воздухоплавании>> 1898г.
Alcohol™ offline
God
Аватара пользователя
Сообщения: 1716
Зарегистрирован: 22 май 2008 18:52
Откуда: Московская область, город Люберцы.
  • ICQ
Вернуться к началу

Сообщение BlackJack » 30 дек 2010 14:13

philosopher, офигенно.. gud
Этот кожух теперь аэрографом раскрасить, и вообще конфетка будет..
Все вышесказанное воспринимайте как ИМХО..
_________________

Флешки от BlackJack'a..
BlackJack offline
God
Аватара пользователя
Сообщения: 1884
Зарегистрирован: 05 июл 2007 05:49
Откуда: Регион 42, г. Юрга
  • ICQ
  • YIM
Вернуться к началу
