Делаем видеокарте холодно (dr.Франкенштейн отдыхает)

[philosopher offline]

Ну вот, немного подшаманив с крепежом, применив множество заклятий на матерном языке, порезавшись (принеся в жертву каплю крови духам моддинга в подкрепление заклинаниям на мате :lol: ), удалось приспособить кое-какие запчасти кампютерного происхождения для подопытного. Франкенштейн выходит тот еще! :wink:

Как и говорил, проверил всевозможные сочетания моторов с понравившейся крыльчаткой и пришел к выводу, что запас по оборотам лишним не будет (в крайнем случае ведь можно и придушить...), посему сочетание черной конусовидной крыльчатки с мотором от красной турбины без нескольких лопостей счёл оптимальным.
Далее возник вопрос - как крепить турбину к радиатору? Помогла такая вот деталь:

Подрезал, рассверлил, снял фаски:

Ну вот что дальше:

Сборка крепления мотора:



Уже рабочий полуфабрикат - "Франкенштейн без кожи":

[philosopher offline]

Решил, как буду делать шкуру ::-D:
Изготовлю из стеклопластика на болване, уже давно руки тянулись... Это не дань моде, связанной с несколькими свежими модами и ворками. Вопрос этот подцепил меня уже давно, да материалы у нас найти проблема.
Сегодня на работе начал делать болван, пока только грубые заготовки, фотки с описанием будут позже.

[Hellmotoe1 offline]

philosopher, что то уведомления об ответе перестали на ящик приходить, пришлось тему заново искать :weep:

[Hellmotoe1 offline]

philosopher, С момента последнего захождения в данную ветку смотрю много достаточно работы проделано, да и срок приличный прошел, когда примерно конец работе ожидается, или работа в компе как ремонт.. не заканчивается, а временно приостанавливается :wink:

[shtorm_777 offline]

philosopher Все выглядет неплохо, смущает только толщина медного основания (к которому припаяны тепловые трубки) .
Слежу за проектом. Успехов)
:beer: :super: :beer:

Поправил грамматику. Выражайтесь печатно!
Sonic-Chainik

[philosopher offline]

shtorm_777, толщина маловата, но деваться некуда: что нашел подходящего размера, то и заюзал.
Hellmotoe1, завершение работы будет ознаменованно водружением уже окрашенного кожуха на радиатор. Собственно, на нем и остановился.

Собирался делать болван из пенопласта. Передумал по причине отсутствия пенопласта достаточной плотности и прочности. Тот, что имеется - легко деформируется и крошится на шарики.
Буду делать болвана на основе брусков ЛДСП и скульптурного пластелина. Вот материалы:

[philosopher offline]

Не могу терпеть до завтра, покажу что получилось:

Однако ж, давно я не лепил...

[shtorm_777 offline]

Получается очен круто! gud
Придумал как все грамотно закрепить?

[philosopher offline]

О, да. Крепление я продумал. Так же будет уплотнение м/у внутренней стенкой кожуха и радиатором, чтобы не терять воздушный поток на поразитивные утечки.
Но, пока всех карт открывать не буду :wink:

[shtorm_777 offline]

Жук) :beer:

[philosopher offline]

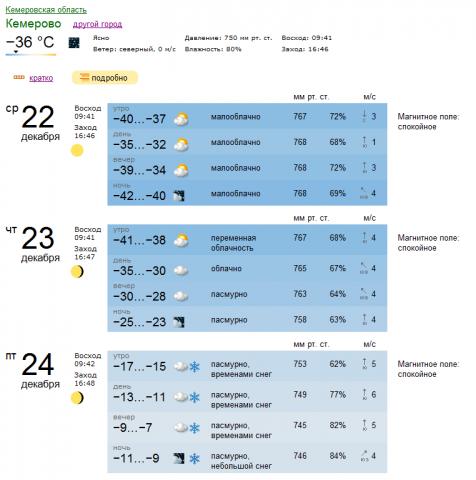

Для создания антиадгезионного слоя на поверхности болвана я намерен использовать пищевую пленку, сложность заключается в том, что у меня ее нет. Можно было бы сходить в магазин, но погода не распологает к прогулке:
::-D:
Думаю, до пятницы ходить по магазинам мне не захочется...

[Квайкер offline]

Жуть...
всмысле погодка.

[how offline]

[offtop]
В Красноярске сегодня -38 было, уже 2 день держится. И так каждые 2 недели...
[/offtop]

[shtorm_777 offline]

У меня в Челябинске щас - 32

[philosopher offline]

Ну конечно, не выдержала душа поэта: сегодня забежал в ближайший хозмаг и... только в следующем нашел пищевую пленку, которая, оказывается, к праздникам расходится как горячие пирожки!
Итак, пищевая пленка есть, двусторонний и обычный скотч тоже.

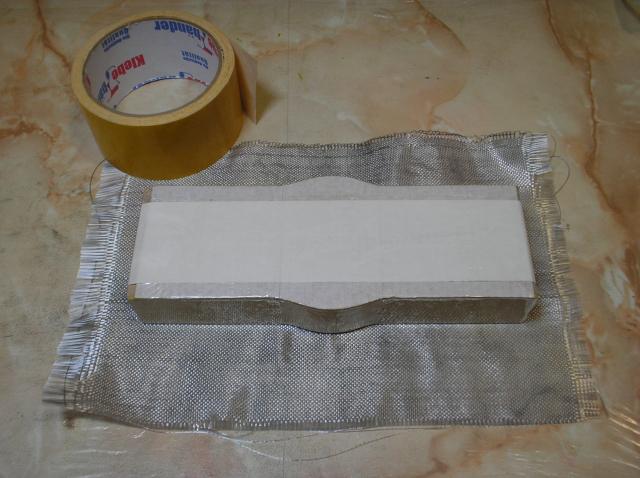

Обтягиваю пленкой болван с лицевой стороны в один слой, фиксирую простым скотчем, чтобы пленка не отставала. Еще несколько полос скотча поверх пленки по прямым участкам, чтобы избавить пленку от возможного сморщинивания. Потом с обратной стороны - полосу двустороннего скотча (на фото уже без бумажной основы), чтоб к нему крепить концы лоскута стеклоткани:

Стеклоткань сероватого цвета - следы былОй попытки окрасить ее в черный... :lamer:
Действую так: натягиваю на сухой болван первый слой стеклоткани, концы фиксирую с оборота двусторонним скотчем, отмериваю смолу и отвердос:

Далее смешиваю эпокс и наношу на ткань деревянной палочкой, стараясь втереть смолу в ткань, излишки соскабливаю той же палочкой.

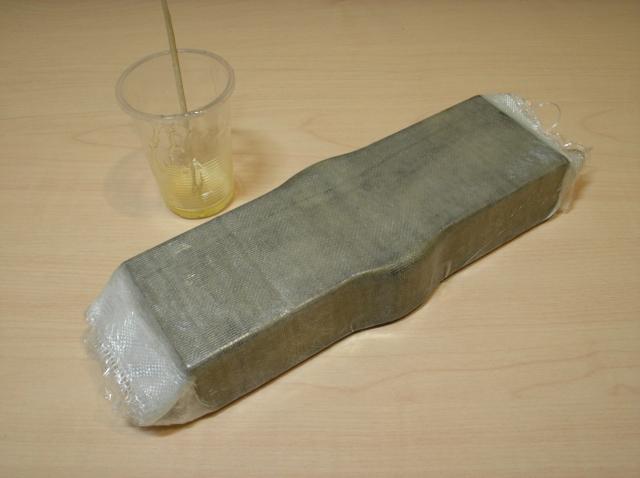

Второй лоскут стеклоткани положил на обтянутый полиэтиленом стол и намазав на него смолы, вкатал ее, пропитав кусок ткани так, чтобы в нем было ровно столько смолы, сколько смогло впитаться. Наложил второй лоскут на болван, прижал к поверхности, разровнял, выгнал воздух, лишнюю смолу и накрыл третьим сухим лоскутом стеклоткани. Потом напялил медицинские перчатки, взял в руки болван и начал разглаживать поверхность ладонями. Как и думал, если последний слой ткани (даже совсем сухой, без смолы) как следует натянуть, прижать к прочим, сквозь них выйдет достаточно эпокса, чтобы пропитать последний кусок ткани. В конце покрыл все еще одним слоем пищевой пленки, снял перчатки, припудрил их тальком (детская присыпка) и, взяв в руки совершенно не липкий болван, стал выгонять воздух и разглаживать поверхность под пленкой. Края пленки снизу зафиксировал скотчем:

В таком виде можно оставлять для полимеризации эпоксидки.
Из замешанных 22,5кв.см смолы осталось только в стакане (не счетая перчаток, салфеток, палочки и пленки стола) где-то с 4 кубика. Другими словами, смолы пошло не так и много, а ведь чем меньше смолы по отношению к арматуре - тем лучше.
Чтож, будем ждать 24 часа, потом поглядим, где я накосячил :shy:
