Делаем видеокарте холодно (dr.Франкенштейн отдыхает)

[Sonic-Chainik]

philosopher, Понимаю, но не о том речь. Ты говорил, что они очень твёрдые и хрупкие. Гнуть чревато. А сам...

[philosopher offline]

Мы неверно поняли друг друга. Трубки я подогнул еще в самом начале (видно по фоткам). Вот именно это наблюдение, что они гнутся очень плохо и с хрустом (!) я и приобрел, подгибая их на 3..4 мм, чтобы горячие концы были вплотную (как видно, вплотную не получилось - слишком жесткие и упругие ТТ, возможно, что они даже не медные, а латунные). Я побоялся гнуть блоки ребер, опасаясь за целостность трубок - это так и есть.

Именно потому, что ТТ гнутся по бОльшей части плохо, очень капризны (на месте сгиба может осыпаться фитиль или ТТ может сложиться, а то и порваться стенка), приходится копить запас всевозможных трубок от кулеров, чтобы был выбор, чтобы подгиб требовался минимальный.

[DrWIlD offline]

Ну уж шум то референса по-любому обойдешь.

[Hellmotoe1 offline]

philosopher, Ну тогда делай крепление какое то, раз нет пластины....

[philosopher offline]

Итак, продолжим.
Долго я рыскал по жилищу в поисках тонкого упругого листового металла. Ничего не годилось. Отчаявшись, заглянул еще разок в коробку с крепежами. И обнаружил там то, что казалось, раньше не замечал:

Скоба от сокета АМD, которым я никогда не пользовался.
Металл хороший, каленый и достаточно толстый. Обрабатывать его непросто.

Пилить пришлось долго, искры летели столбом; а сверлить вообще, пришлось сверлами по керамике/стеклу с маслом.
И вот, подточив и сняв фаски, скоба была завершена и установлена.

Осталось лишь отпилить кусок алюминиевого профиля для вертикальной группы чипов и посадить его на термоклей.

[Hellmotoe1 offline]

philosopher, На второй фотке сверху сверла по керамике??? правильно понял?

[philosopher offline]

Hellmotoe1, читать подписи под фотками - религия не позволяет? :lol: Мне, вообще-то, казалось, что я достаточно подробно описываю свои действия и мысли. Но это если читать...

Итак, а на очереди, меж тем, вентилятор. Пошарил, собрал те, что раньше охлаждали СО видеоадаптеров + пара турбин от ноутов и одна от "заглушки-вытяжки":

Но бучные, разумеется, для антуража.
Теперь предстоит выбрать наиболее подходящую.

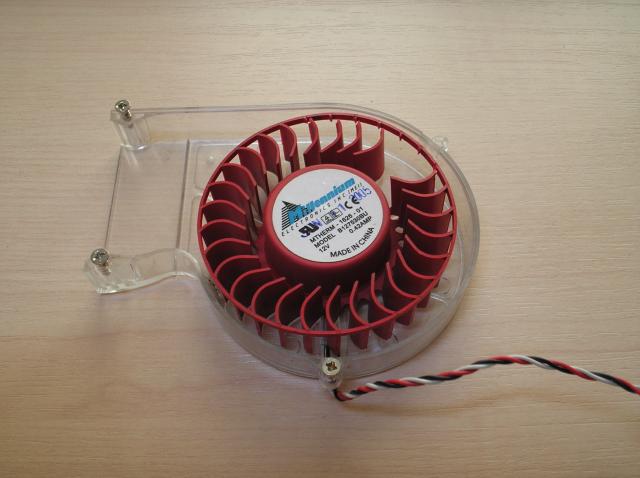

Самая производительная, в т.ч. и по уровню шума - от HD2900ХТ, красного цвета. У нее есть PWM регулировка и качественный подшипник, но даже на мин. оборотах круто загнутые лопатки издают весьма значительный шум. Заюзывание маловероятно.
Несколько слабее, но тоже весьма - турбина от 8800GTS 512Mb с надписью ASUS. Не так агрессивно завернутые лопатки, то их так же много, обороты тоже не позволяют надеяться на выживание рядом при работе на полную. Применение возможно лишь при ограничении оборотов автоматически или вручную.
Турбина с надписью NVIDIA принадлежала некогда 8800 Ultra и имеет самые шадящие обороты, наклон лопаток и их число. Ее можно ставить на постоянные 12В и не париться с регулировкой - уровень шума в пределах допустимого. Это самый вероятный кандидат, хотя и внушает опасение малое статическое давление, на что указывает пологий наклон и малое число лопаток.
Еще один кандидат - родной вентилятор СО от 7900GTX. У него сравнительно малые обороты, с ним бы горя не знать, но как и в предыдущем случае, есть опасение, что блок пластин не будет продуваться достаточно эффективно (7900 так не грелась никогда, чтобы даже в 3DMark06 повысить обороты при нормальной комнатной температуре, выше 50% от макс.). Ибо статическое давление, им развиваемое, весьма мало.
Еще две турбины от Arctic Cooling имеют очень малую частоту оборотов, воздушный поток и, как следствие, шум. Что и говорить, их время прошло. Сегодня ими можно было бы продуть радиаторы видеокарт low-end класса.

[Nuts_ offline]

читал как на одном дыхании
супер!

[philosopher offline]

Nuts_, спасибо на добром слове!

А тем временем - новости с фронта.
Изрядно поломав голову на счет турбины, еще раз прошерстил бездонные загашники, да на N-дцатый раз перескреб сусеки и вот что обнаружилось:
Та-дам!!!

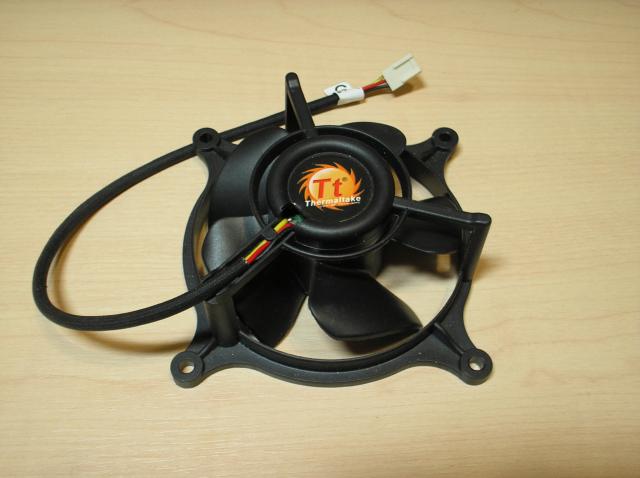

Вентилятор от термалтейковского кулера. Такие ставятся на МиниТайфуны и другие, а я изъял этот образец из ультрабюджетной модели CL-P0444. Пять сложноизогнутых лопостей высокого профиля смогут дать достаточное давление, чтобы продавить воздух через два боковых радиатора. Кроме того (даже не знаю, что выжнее в конечном счете), верхний подвес вентилятора решает проблему крепления к теплосъемнику с тепловыми трубками на нем, как минимум исключая мертвую зону под креплением. Пусть такая "открытость" не поможет сбить заметного кол-ва градусов, но мне так спокойнее и легче.

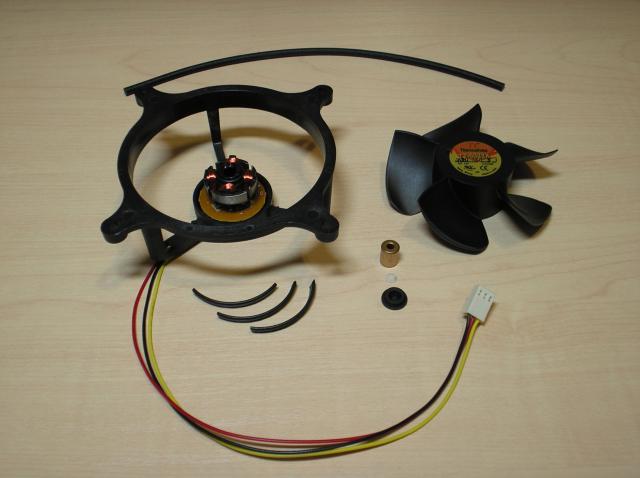

Разбираю, попутно откусив невесть зачем там сделанные "защитные дуги" (от чего они там защищают, возле самого центра, правда, непонятно):

Почесав репу, примерив и попробовав запустить вентилятор, решил удалять все лишнее. ВСЁ!

Это все, что осталось от вентилятора и что мне понадобится (остальное - в мусор).
Крепить думаю путем зажатия несущей пластины м/у раструбом пластиковой ступицы (в которую вставляется бронзовая втулка) и платой мотора. Помогут еще три крошечных саморезика (на фото их нет, как и отверстий под них в ступице).

[Hellmotoe1 offline]

philosopher, Рулигия как раз не проблемаа, я вообще атеист, просто первый раз такие сверла вижу, видел как то по стеклу они трёх гранные были, поэтому для пущей убедительности решил переспросить. ...Не позволяла бы религия я б ваще не понял что это такое!

[DrWIlD offline]

Мне кажется - это шумит.

[philosopher offline]

Моя обеспокоенность уже на грани паранои. Дело не в шумности этой крыльчатки (к слову, упомянутый мной выше кулер, ставший ее донором, отличается весьма малым звуковым давлением), а в конструкции высокопрофильной крыльчатки, котрая мало того, что не помещается в обводы двуслотовой СО видеокарты, так еще и специально имеет конфигурацию, фокусирующую воздушный поток по оси, для использования в безрамочной конструкции вентилятора. А мне нужно разгонять воздух по сторонам - м/у пластин двух секций ребер. И без лишних турбулетностей, если можно.
Всвете таких мыслей пришлось пересмотреть выбор вентилятора. Лучшим выбором, исходя из конфигурации лопостей, была бы крыльчатка от Arctic Cooling (та, что бОльшего размера), но у нее слишком слабый моторчик. Да, бесшумный, но на таких оборотах вряд ли удастся продуть столь частые длинные ребра.
Выход один - менять мотор.
Как я и думал, моторы от мощных видюшных турбин не пригодятся. Взорвал все ветродуи, что имели сходный диаметр сердцевины.
Даже вот такого инвлида нашел:

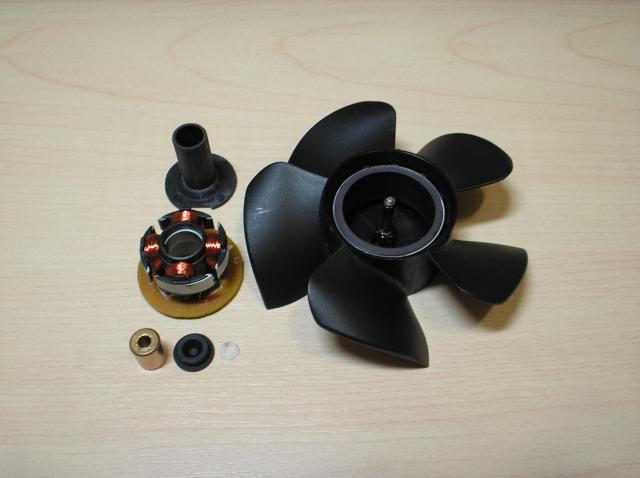

Выпотрошив еще три вентилятора и турбину, предстали моторы:

Крайне левый - исходный термалтейковский, центральный - от инвалидной красной турбины X800GTO, м/у ними - от еще одного термалтейковского вентиля 60х25мм, крайне правый - мотор от черной конусной крыльчатки турбины Аэрокулинг, оставшийся - от слотовой заглушки-вытяжки.

Буду пробовать запустить каждый мотор с этой крыльчаткой, подбирая самый производительный/тихий.

[philosopher offline]

Вести с полей :D
Естественно, первым делом проверил связку из крыльчатки конусовидной турбины с мотором от красной инвалидной (на плате есть вывод для провода контроля частоты оборотов). Результатом остался доволен: на полную крутит всего лишь 2,5К об/мин и имеет допустимый уровень шума.

[philosopher offline]

С мотором от термалтейковского вентилятора 60х25мм конусная крыльчатка выдает 2000об/мин и едва заметный шум, правда, дует тоже послабее.

[Квайкер offline]

gud
