Делаем видеокарте холодно (dr.Франкенштейн отдыхает)

[philosopher offline]

Все началось весьма неожиданно, для меня самого, в первую очередь.
Случайно зашел погреться в какой-то небольшой магазинчик с надписью "Компьютеры, комиссионный магазин". На прилавке обнаружил тихо лежащую видюху 4870 с подозрительным радиатором и дешевым ценником!
Вот примерно так она и лежала:

Лежала ровно до тех пор, пока я не вынул деньги, после чего она пошла лежать ко мне в сумку.
Принес домой, времени на тесты у меня было - 3 дня. По заверениям продавца, он гонял ее неделю, прежде чем выложить на прилавок и он гарантирует стабильность и отсутствие артефактов, температуру во время работы не более 65 градусов и что данный медный радиатор является заводским. СтОило только взять видеокарту в руки, как часть лапши рухнуло с ушей прочь. Но отказываться было глупо - лишь бы работала... Моддер я, или где?!
После принесения видюхи домой стал первым делом искать ее следы в и-нете. Нашел:

Вот как она выглядила в стоке. Замена СО была явно не на пользу данной видеокарте. Цельноалюминиевого радиатора ей будет явно маловато. Ну, хотя бы по сравнению с моей предыдущей видюхой - HD 4850 sonic с частотой GPU на 105МГц меньше:

К слову, "сониковская" СО меня вполне устраивает: относительно тихая, не позволяет греться видеоядру больше, чем до 65 градусов при комнатной 27, даже в тесте на стабильность (тяжелый режим) в FurMark'е 1.8!

Чтобы юзать мою покупку с чистой совестью и не заложенными ушами (а с имеющимся радиатором, надо признаться, 4870 все-таки проходит тест в обычном режиме, хоть и на грани включения защитных мер) нужно ваять нечто более серьезное.

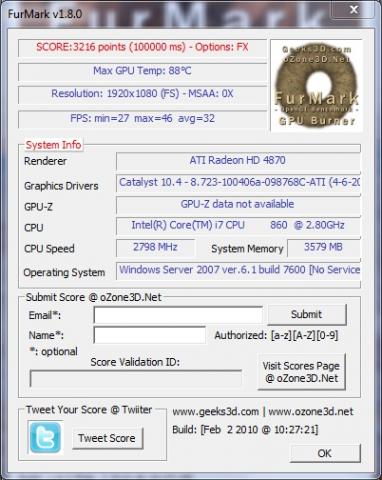

Вот такие, безрадостные цифры... А уж как визжал во время тестов неконтроллируемый вентилятор, который, что странно, питается от МП, - и передать трудно.

[philosopher offline]

Итак, начнем.
В тот же вечер (это была пятница той недели) видеокарта была раздета и осмотрена:

Обнаружились едва заметные сколы на уголках крайних чипов памяти вертикальной четверки. Значит, стоковые алюминиевые полоски, выполнявшие роль радиаторов в стоке были безцеремонно сковырнуты чьей-то ламерской рукой... :mad:
Вместо них были наклеяны персональные красные алюминиевые бугристые шлепОчки, сомнительной эффективности, шедшие, видимо, в комплекте с этим визглявым дерьмовеером от Zalman:

Далее он фигурировать не будет, поэтому к нему не возвращаемся (авось, на чипсет сгодится).

На другой день были начаты изыскания подходящей системы охлаждения для пациента. Самым простым представлялось трансплантировать одну из имеющихся у меня в загашнике, с минимальными изменениями, касающимися, восновном, выступающих элементов на печатной плате. Самым подходящим донором была мощнейшая цельномедная СО от отслужившей свое radeon 2900XT:

Этот скромного вида радиатор отводил в свое время почти 200Вт тепла в пике от гигантского ядра ATI R600, вкупе с совершенно безбашенной турбиной, которая и сегодня остается самой производительной среди тех, что ставят на СО видеоускорителей. У меня таких четыре: :shy:

Однако, даже при куда менее сильной турбине, радиатор бы справился с ГПУ нашего пациента. Собака порыта была совсем в другом. Межосевое расстояние отверстий в текстолите 4870 и 2900 различались на 1мм!!! И ничего сделать невозможно: подошва древнего радиатора представляет собой испарительную камеру (ту, что так громко впоследствии разрекламируют как "Vapor-X") с впрессованными в углы латунными стойками с внутренней резьбой. Попытка удаления или рассверливания может обернуться гибелью ценного девайса; в то же время на палте же дырки не рассверливать (пока Великий WSB-Rama не благословит, я не посмею :lol: ) !?
Вобщем, идею - долой.

Вернемся к стоку для данной платы. Очень уж напоминает конструкция... И не только "сониковскую" двутрубочную, приведенную выше... А другую! Помню, еще сразившую меня своим внушительным видом в далеком 2006ом году:

За данный девайс - огромное спасибо Sonic-Chainik'у!
Радиатор сам по себе к 4870 не подходил категорически. Кроме сильного смещения ГПУ вправо на печатной плате, джифорсовский образец имел совершенно другой тип построения чипов памяти - попарно вокруг кристалла полукругом, что исключало возможность приспособить теплосъемники литого основания данной СО для памяти. Кроме того, расположение сплющеных концов тепловых трубок с почти 3х миллиметровым зазором на тонкой медной площадке без канавок под ТТ (здесь и далее: ТТ = "Теплвая Трубка", а не "Тульский, Токорева") не давал надежды на сколь-нибудь эффективную работу крайних.
При всех недостатках радиатор оказался самым перспективным среди имевшихся у меня.

[philosopher offline]

Кулер был демонтирован не без помощи повышенной температуры:

На фото я уже успел даже подогнуть крайние (длинные) ТТ, чтобы они ближе прижимались к своей паре.
Одними пакетами ребер на трубках сыт не будешь, нужно подобрать теплосъемник с достаточной площадью, чтобы на нем могли разместиться посадочные отверстия для монтажа СО на плату. Родной теплосъемник похвастаться этим не мог.
Пошарившись по сусекам, вновь нашел подходящего донора - кулер X1950PRO:

Который немедленно был разобран:

Его медная подошва имеет впрессованные латунные никелированные гайки с мелкой внутренней резьбой как раз с шагом осей 53мм, как и на 4870.
Теперь исправление огрехов заводской пайки, точнее - ее отсутствия. Для надежности, все спаиваемые поверхности облуживаются на плите 60Вт-ным наяльником:

На фото не попал медный теплосъемник, несший на себе некогда медные же ребра, пронизанные теплорвой трубой и охлаждавший мосфеты цепей питания неизвестной мне МП. Он так же был облужен и лешился выступавших петелек для крепления через отверстия в плате - они обе мешали. Этот теплосъемник еще послужит для отведения тепла от вертикальной группы из 4х чипов памяти и передачи его пакету ребер, находящемуся над ним.
Предварительная спайка:

Чтобы во время общей сборки СО эта пластинка не отвалилась, примотаю ее проволокой. Сначала нашел тонкую луженую медную, но повозившись, нашел более толстую и скрутив три проволочки в жгутик, притянул им теплосъемник к пакету ребер в нужном месте. Нашел все-же применение и бэкплейт от HD 2900 XT. Его отверстия пришлось раздать сверлом на 2,7мм, как и изгиб его "лучей", все способствовало природнению его к общей картине.
Общая спайка была произведена на плите, с подложенным под центр подошвы медным бруском (чтобы был тепловой контакт плитки не стойками, торчащими снизу из подошвы, а с центром будующего теплосъемника), сверху, за кадром, так сказать, конструкция была поджата 2х-кг грузом.

Прищепка - для предварительной фиксации, чтобы все не разъехалось, пока не будет установлен гнет.
Пргрев был осуществлен при добавлении кусочков оловянного припоя, поливаемых из шприца паяльной кислотой. Более агрессивные флюсы решил не применять, чтобы не облудить случайно груз или алюминиевые ребра. К слову, эти же алюминиевые ребра прекрасно лудились со стороны подошвы с флюсом ФТБф-А тем же 60Вт-ным паяльником.
Когда убедился, что все прижато и пропаяно как следует, добавил конрольную порцию припоя с мыслью: "пусть м/у ТТ будет припой вместо воздуха", отключил плиту и остудил все из шприца дистелированной водой. Радиатор остыл, пришлось отмыть его старой зубной щеткой от нагара и кое-где пройтись наждачкой:


Верхняя четверка чипов памяти (горизонтальная группа) будет охлаждаться 2мм-ой толщины алюминиевой пластиной, притянутой к чипам сквозь отверстия в плате. Но это пока только в планах. Не исключаю, что работать над кулером удастся тепрь только на выходных, или, может быть, поможет чудо :wink:

[Hellmotoe1 offline]

philosopher, то что уже получается мне уже нравится :D полагаю дальше все будет в таком же духе.

[philosopher offline]

Смотрю, мало кому интересно. Ну да ладно, продолжу.

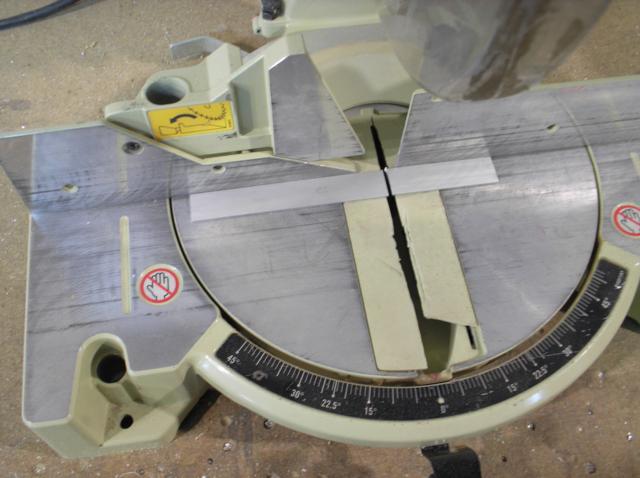

На неделе вот что успел сделать: решил изготовить радиатор для верхней горизонтальной четверки чипов памяти. Нашел для этого кусок дюралиевой полосы 2х20мм, отпилил 125мм - длина, которой бы хватило для закрепления через отверстия в текстолите, крайне неудачно разбросанные по поверхности платы.

Разметил:

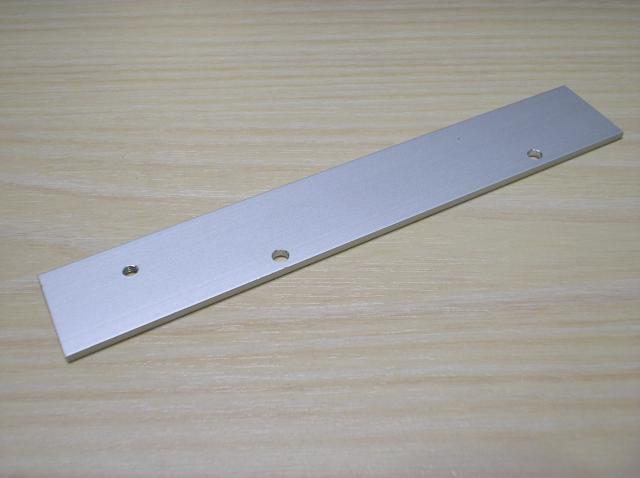

И просверлил, а так же нарезал резьбу в одном:

Этот незамысловатый радиатор крепится сверху через два отверстия в резьбу профиля, идущего вдоль края платы, припятствующего её изгибу болтиками М2, а так же снизу - одним болтом М3 в сам радиатор:

От опрокидывания радиатора (а вероятность того наглядно демонстрируют выстроенные почти в одну линию крпежные отверстия, по одну сторону чипов) предохраняют резиновые шайбочки, подложнные м/у текстолитом и алюминиевой полосой; степень деформации которых определяет параллельность пластины чипам.
Думаю, стОит сделать подобие скобы, чтобы задействовать свободное отверстие слева и ниже радиатора.

[Sonic-Chainik]

Хреновый прижим - так сказать, на один край.
Вот смог бы "дотянуть" пластинку до левого верхнего (по фото) отверстия, смог бы более равномерно прижать.

[Bubloid offline]

А тепловые трубки проверяли после таких манипуляций?

[philosopher offline]

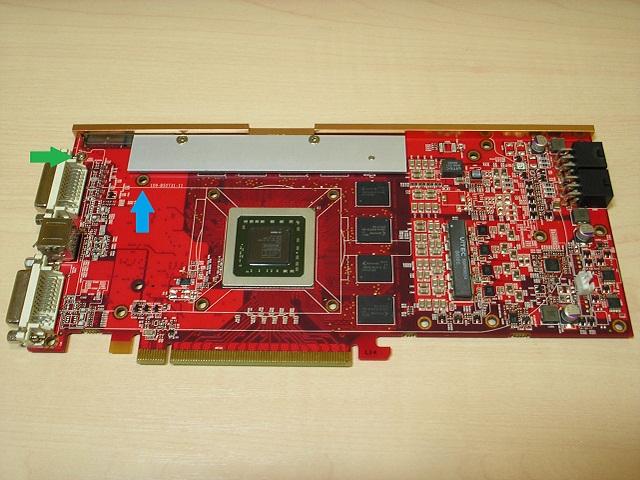

Sonic-Chainik, левое верхнее отверстие?
Это которое я отметил зеленой стрелкой?

Слишком далеко тянуть - профиль будет изгибаться и получившаяся дуга отстанет от средних чипов, по крайней мере снизу.
А вот если сделать скобу, которой подтянуть радиатор через отверстие, отмеченное синей стрелкой, прижим будет более-менее равномерным.

Bubloid, проверял - весь радиатор начинает быстро прогреваться от нагреваемой трубки. То есть - все в порядке :wink:

[Hellmotoe1 offline]

philosopher, А изготовить новую пластину на подоби буквы Г ? Так по моему будет аккуратнее и проще, чем дополнительные части....В виде крепления дополнительного... Но это только моё предложение.

[philosopher offline]

Решил улучшить тепловой режим, а заодно избавиться от перекоса теплосъемной пластины для вертикальной группы чипов памяти, упорно не хотевшей прижиматься так же ровно, как теплосъемник GPU. Использовал здоровенную чугунную струбцину и два медных блина, через которые поджимал трубки к пластине. Прогревать на плите уже не получилось бы, поэтому использовал бутановую горелку:

После достижения температуры плавления припоя, начал подтягивать струбцину и вытряхивать лишний припой, толку от которого все равно нет (от прижатия трубок к пастине, с некоторым их сплющиванием, проку куда больше). Обнаружил, что пластину-радиатор не выровнить: весь правый блок пластин скручен, попытка его выправки легко могла стать причиной пробития ТТ одним из ребер радиатора ("горлышки" у которых весьма агрессивно проштампованы, отчего у последних довольно острые рваные края). Посему, решил отказаться от данного теплосъемника, тем более, что зазор м/у ним и чипами памяти вынудил бы использовать теплораспределяющие волокнистые подушечки, какие часто используют для этой цели на стоковых кулерах. Обойдусь аналогичным радиатором-пластиной, как на верхней группе, посадив новую пластину на термоклей.

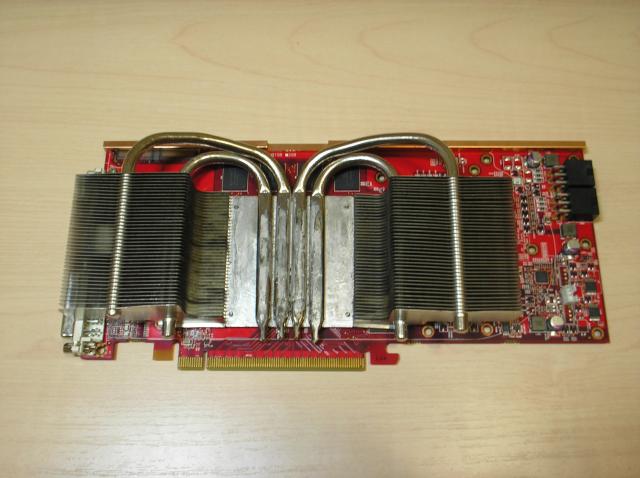

Примерка перепропаянного радиатора:

Он все еще работает ::-D:

[Sonic-Chainik]

philosopher, Я про синюю стрелку. :shy:
Я вот смотрю ты, все таки, слегка выгнул ТТ.

[philosopher offline]

Sonic-Chainik, ну очепятался, бывает. Значит, мысли у нас сходятся, что радует - не один я такой :lol:
Дотянуть пластину бы туда не удалось: по прямой алюминиевая шинка проходит только касаясь вертикальной проекции этого отверстия, так что удлинять смысла небыло. Лучше я найду/выточу скобку на два отверстия из упругого металла.
Hellmotoe1, возможно, это невероятно, но у меня нет такого большого куска алюминиевого листа достаточной толщины, чтобы вырезать Г-образную пластину. А та, что была от Accelero x2 - не подходила ни по размеру, ни накрывала нужных отверстий на плате. Так что буду делать составной радиатор из алюминиевых полосок.

[DrWIlD offline]

наткнулся случайно.
4870 горячая штучка,не проще было купить готовое решение?
за проделанную работу могу высказать только безмерное уважение к прямым рукам и пылкому уму.
Имхо,я бы приколхозил СВО с такими то паятельными принадлежностями.
Кстати,у меня была 3870 с Зеротермом,у которого я выкинул турбину и навесил 120ку на 5 в,так вот оный после смерти карты,удачно встал на 8800гт,вроде референсную. Может поискать турбину от 8800? думаю их навалом.
Правда 8800 умер от перегрева)) ибо отключился вентилятор,по причине кривого монтажа молекса.

[Sonic-Chainik]

Sonic-Chainik, ну очепятался, бывает. Значит, мысли у нас сходятся, что радует - не один я такой :lol:
Дотянуть пластину бы туда не удалось: по прямой алюминиевая шинка проходит только касаясь вертикальной проекции этого отверстия, так что удлинять смысла небыло. Лучше я найду/выточу скобку на два отверстия из упругого металла.

Вот из-за такой байды всегда был вынужден использовать отдельные радики на чипы памяти. Радиатор подходящего размера (загогулина на все чипы с "заходом" на крепёжные отверстия) в распил стоит немного дороговато.

[philosopher offline]

DrWIlD, ага, проще. Покупать вообще проще, чем что-то делать самому.
На счет горячести 4870. Не на столько уж она и горячая, раз даже с красным дермовеером от залман, с которым я ее приобрел, смогла пройти бублик 1.8 при разрешении 1920х1080. А с охлаждением, проектированным для былОго флагмана nVIDIA - GF7800GTX, подогнанного под другие стандарты, надеюсь, 4870 горячее не станет :wink:

Поясняю цель проекта. Нужно получить СО для видеоускорителя с нереферсной разводкой печатной платы, надежную и простую в монтаже, не выделяющуюся гигантскими габаритами или весом. Рекордной производительности тоже не ожидаю, хотя и есть надежда, что хоть по одному из показателей удастся обойти референс для 4870. То есть то, что можно было пойти и купить, но граздо интереснее сделать самому, тем более, что сырье для этого имеется.

Sonic-Chainik, трубки подогнул, чтобы они были ближе друг к другу на теплосъемнике и, по возможности, находились прямо над кристаллом GPU.
