Мой вариант очистки воздуха от пыли.

[J. A. offline]

В общем, такая тема, народ... В этом году опять вернулся к изучению систем вентиляции. И тут я наткнулся на изумительный девайс...
Именуется он циклон - это специальная труба большого диаметра, со спиральным впуском воздуха. Перед ним ставится вентиль и гонит в него воздух. Принцип работы циклона - воздух закручивается и под действием центробежной силы пыль отлетает к стенкам трубы и оседает плавно вниз. А по трубе дальше идет обеспыленый воздух....
Данный девайс очень эффективен - посему встал у меня вопрос использования его в моддинге. Хотя бы чисто ради интереса. Я тут набросал расчеты - системники у нас маленькие, скорость движения воздуха тоже небольшая... В общем, получается что циклон будет в диаметре где-то 10см! :shock: Сами подумайте - небольшая труба диаметром 10см стоит сзади системника..и подает туда очищенный от пыли воздух! Как вам такая бредовая идейка?

[Tj offline]

И какой расход нужен для такого циклона ?
суть циклона (улитки) в очень высокой скорости потока воздуха.

ты не забыл что у циклона есть сброс?

ты где прочитал про циклон...., там где его используют у него есть определенная цель и это не пыль...

имхо слышил звон, но не полностью раслышал все ноты

[DIMAS offline]

J. A., ужис... какая сила должна быть штоб это заработало...в кейсе.
а если и сделаешь то что:
а. либо работать не будет.
б. либо реветь будет как самолёт на взлёте.
думай.
идея - брэд.

[Pike offline]

J. A., На мой взгляд, эта идея действительно бредовая,
По мне лично, пускай лучше воздух чистый в легкие летит, а системник,
а системник- "облупится".

J. A., Где именно, такой девайс найти и для чего он предназначен,? :dontknow:
Если сможешь то поподробнее,

[J. A. offline]

Tj, Дык я как раз читал про его пылеотделяющие свойства... confused Хотя, конечно пыль имелась в виду угольная, металлическая... ::-D: Но разве обычная не может попасться в такую ловушку? :dontknow:
В прочем, я просто спросил. А то уж больно прикольная вещь, этот циклон...

[Pike offline]

J. A., Обычная пыль на мой взгляд в такую ловушку попадать и не будет,.
со временем просто труба мохом зарастет, а для металлической пыли данную систему используют скорее всего из за того что металлическая пыль имеет более больший вес чем бытовая, а следовательно и инертную силу,.

[J. A. offline]

Pike, циклон - это самый популярный из пылеуроливителей в промышленности... О!
А ведь еще есть скрубберы! Там очистка воздуха идет с помощью жидкости.

Tj, а вообще не очень понял насчет скорости... Там же расход в секунду в формуле для расчета. Какая там производительность у наших карлосонов в кубиках? confused

[J. A. offline]

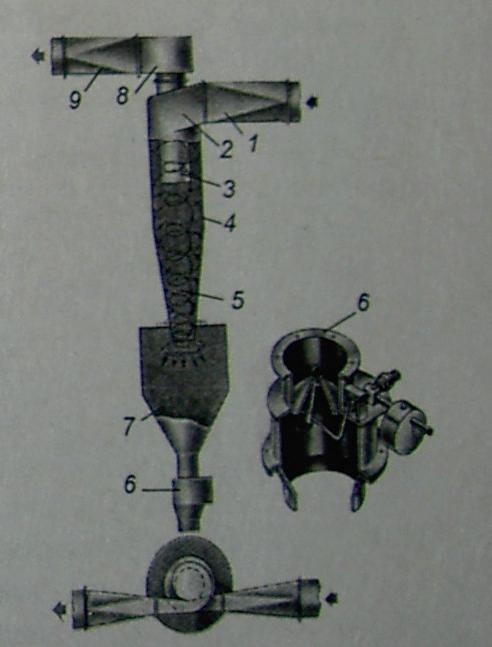

Вот, народ, выкладываю фам фоту классического циклона. искать в справочниках некогда, поэтому выдернул из охраны труда...

[Tj offline]

у компутерных сотые квадро метра...

у тех которые я использую (по работе)
от тысячи до 10 тысяч кубов....

у канальников получается приблезительно 12-60 кило кумбометров воздуха в час

циклон имеет полное название
пылевлагоуловитель центробежного типа.
основная задача удаление капелек жидкости...
я такую фишку в дипломе на самолет ставил, толее более в компактной конструкции, но помимо этой штуки был установлен касетный фильтр...

он конечно удаляет пыль и грязь, но кпд его не особенно велик, для лучшего удаления ставится увлажнитель, опять же возникает проблемма удаления шлама...

[TANk offline]

А может для сбора пыли использовать другой проверенный метод?
Взять ионизатор воздуха (их сейчас каких только не продают, есть и компьютерные варианты в 5.25 отсек с питанием от молекса) на пластиковую рамку натянуть несколько тонких проволочных нитей которые будут ионизировать поток воздуха от кулера. Дальше по пути следования потока поставить заземленную на корпус сетку к которой будет прилипать ионизированная пыль, сигаретный дым, капельки влаги и т.п. мусор, которому не место внутри системного блока. Раз в неделю сеточку пылесборник достаем, моем щеткой с мылом под струей води и снова ставим наместо. При малых расходах воздуха такой способ должен быть намного более эффективным чем Zyklon ::-D:

[CeLaHIR offline]

TANk, а можно заизолировать проволу? а то мало-ли, 10 киловольт не шутка...

[J. A. offline]

Tj, мда... Ясно... Вот и я говорю - скруббер надо ставить... Но тогда придется вести трубу канализационную от него... ::-D:
TANk, уф... А наводок от этой байды не будет?

А вообще в целом - и циклон и ионизатор... Все же это можно использовать и типа как декоративные устройства. Тот же циклон может раскручивать в себе куски пенопласта. В прозрачном корпусе будет забавно выглядеть... :beer:
А скруббер можно подключить к водянке! резервуар.... Сделать из акрила трубу и туда вывести пять-шесть форсунок, которые будут распылять водичку из СЖО... Все это будет прикольно стекать по стенкам и скапливаться внизу, где уже будет типа резервуар.... :beer:
А если запустить туда флуо жидкость... Прикиньте в темноте такие фонтанчики брызг светящиеся....

[TANk offline]

CeLaHIR, Стоит вентилятор, за ним пластиковая рамка с проволкой (спереди ты до нее не достанешь из за лопастей вентилятора, дальше идет решеточка пластиковая и вторая заземленная сетка. Так что высоковольтная проволка не доступна просто так пальцами. Да и делают ионизаторы так чтобы токи на электроде были мизерными и убить не могли.
J. A., Наводок не будет. Байда работает на постоянном токе. В ней конечно есть генератор и транс, но они примерно такого же класса как в инверторе неонки, потом идет выпрямитель с умножением напряжения и высоковольное напряжение становиться постоянным не давая наводок. По крайней мере компьютерный ионизатор воздуха стоял у меня почти полгода и никаких наводок от него не было.

[J. A. offline]

TANk, ясно... Тогда вполне подойдет для всяких фантастических проектов... :wink:

[Tj offline]

лучшая очистка от пыли, на вход пылесос...
пылесос так же оч неплохой вентилятор
