Чертежи и схемы, необходимые моддеру.

[Sonic-Chainik]

Коллеги, в процессе моддинга мы, рано или поздно, сталкиваемся с вопросом поиска стандартов размеров комплектующих и посадочных/крепёжных размеров компонентов компьютера.

Предлагаю с целью экономии нашего времени, нервов и денег, собирать в этой теме всевозможные схемы.

Основные размеры:
ATX PSU
H: 86
W: 150
D: 140

3.5" IDE Hard Drive
H: 25
W: 102
D: 146

Самая полная информация находится на сайте - http://www.formfactors.org/

По мере возможности буду переводить даташиты в векторные чертежи.

[Sonic-Chainik]

Крепление БП.

[ai_ offline]

Вентиляторы:
Диаметр установочного отверстия в корпусе не менее 5мм

Габариты - Расстояние между крепежными отверстиями
120мм - 105мм.
140мм - 125мм.

[Sonic-Chainik]

Схема крепёжных отверстий материнкок форм-факторов - mITX, mATX, ATX и EATX.
Плюс, отверстие под I/O панель матенринки с учётом установки оной.

[Квайкер offline]

У нас был подобный пост, Лёша вообще хотел его переделать более подробно)
https://vk.com/modding_observer/guide?w ... _562%2Fall

[Sonic-Chainik]

Не могу найти чертёж I/O shield - планку крепления плат расширения.
Схему нашёл, но она грубая.

Если у кого есть возможность, прошу проверить размеры!

[Sonic-Chainik]

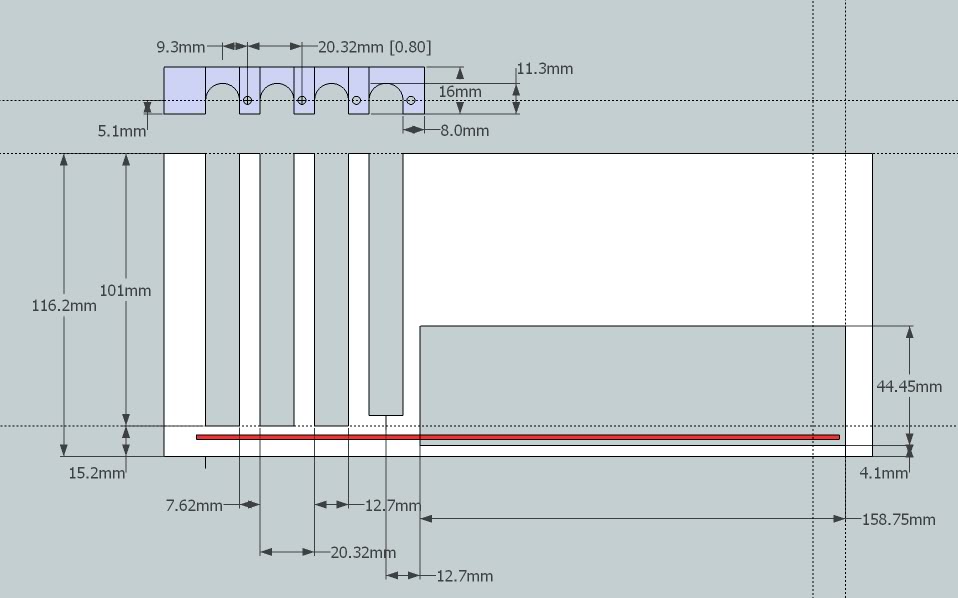

Планка для материнки.

[Змей]

габариты блока питания - штука условная. вернее безусловная - ширина/высота (определяется формфактором). а вот длина - плавает и зависит от многих факторов:
-тип вентилятора. 140мм - длиннее, 100 - короткие.
-тип "кабельности". как правило модульные - длиннее на 1-2см.

у винчестеров так же "плавает" высота. в общих чертах - высота определена формфактором, но бывают более "низкие" модели.

[Sonic-Chainik]

Немножко отвлечёмся от схем и займёмся фаломет... в общем, штука полезная.

http://www.cryorig.com/depthchecker.php

https://www.youtube.com/watch?v=DpJLusV68zk

[ai_ offline]

когда нет денег на 2 линейки ?)

[Sonic-Chainik]

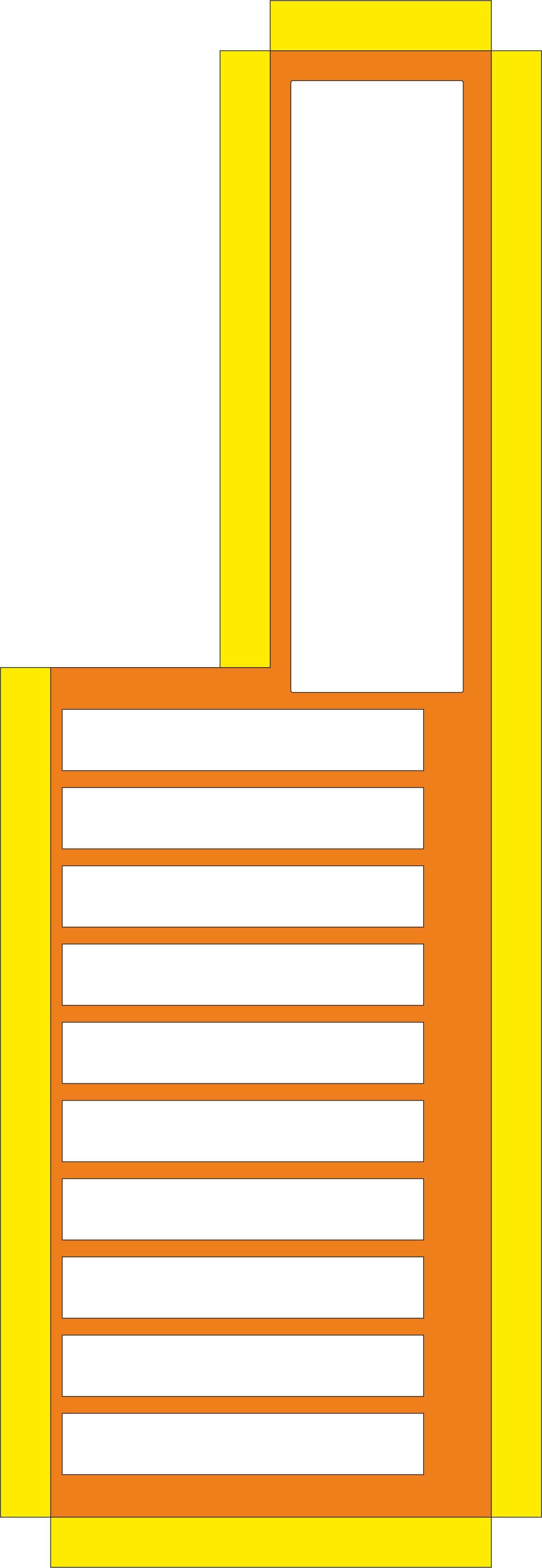

Новые картинки.
