Наша новая статья: Делаем кабель SATA короче

[Legas offline]

ЗАчетная тема, 5 без вопросов, не считаю себя криворуким ламером. но Sata мне была не по зубам....позже выложу тему про светодиодную подсветку... лампы на мой взгляд громоздки и не удобны

[БГС offline]

Давно это было. Год назад, пожалуй.
Да и настолько второстепенно это для меня по сравнению с остальным.
Поэтому пустяками, фотографировать, КАК я ЭТО делал, не занимался.
Но.
Может, кому и пригодится.

Мне хотелось и нужно было сделать не только как можно более короткие кабели,
но и чтобы разъёмы как можно меньше выступали из корпуса диска.
Разобрал полностью разъём, оставив только колодку с контактами, вставленную в диск.
Отрезал всё лишнее, остатки контактов изогнул под прямым углом, вниз, припаял к ним проводки. Прямо на диске.
Паяльник, кстати, самый обыкновенный, ватт на 40.
С толщиной жала обыкновенной - 4 мм, заточенным на скос.
Никаких проблем с пайкой не наблюдалось, никакого геморроя.
ТАКИЕ КОНТАКТИЩИ!!!!!
Или у меня руки ОЧЕНЬ ПРЯМЫЕ? :D
Хотя... Большая близорукость здесь тоже как раз "на руку".
Снимаешь очки и лупа не нужна.

Дальше - самое главное, для чего пишу.
Я во многих случаях использую этот метод.
В дихлорэтане растворяю подходящую пластмассу.
Подходящей консистенции чтобы было.
Желеобразное - не слишком жидко, не слишком густо.
Прямо на компе, изогнув кабель под нужным углом, наношу на место пайки "желе".
Даю просохнуть. И так в несколько этапов формирую разъёмы нужной формы.

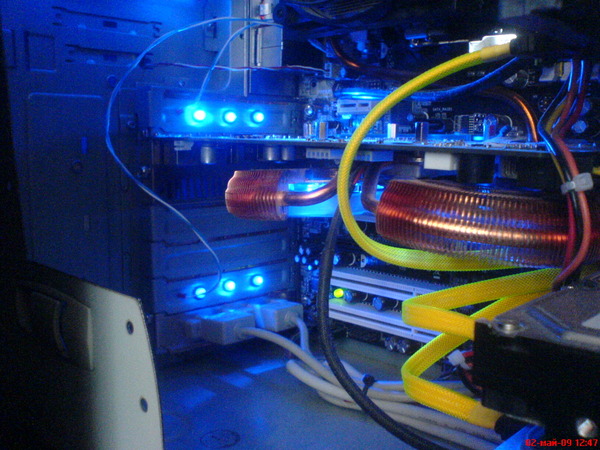

Вот такое получилось.

Снимок делался для демонстрации совсем другой идеи и совсем для другого форума.
Сфотографировать именно этот узел сейчас нет возможности.
Ну, думаю, и так видно.
Кстати, подключение питания к верхнему диску сделано по тому же принципу.
К нижнему тоже, но его не видно.

[rom@rio offline]

Доброго времени суток, уважаемые АКУЛЫ МОДДИНГА!!! :-) У меня проблемка, Укоротил кабель, винт перестал работать, точнее винт не корректно работает.
1 Barakuda 500 гб sata ll если грузится с него, долго идёт загрузка, потом синий экран
2 Maxtor 200 гб sata ll вообще потерялся.
Меняю местами шлейфы та же картина Ставлю стандартный кабель (длинный) всё ок. Работает без проблем.
Кз - нет, прозванивал.
Вопрос: а как влияет длинна на кач-во работы, может длину уменьшать надо кратно?

[Legas offline]

я у себя все 3 саты укоротил, 2 по 20 сантиметров (вроде) 1 - 25 сантиметров, работает все отлично, может ты вверх ногами припаял штекер? сравни со стандартным кабелем

[rom@rio offline]

Доброго времени суток, уважаемые АКУЛЫ МОДДИНГА!!! :-) У меня проблемка, Укоротил кабель, винт перестал работать, точнее винт не корректно работает.
1 Barakuda 500 гб sata ll если грузится с него, долго идёт загрузка, потом синий экран
2 Maxtor 200 гб sata ll вообще потерялся.
Меняю местами шлейфы та же картина Ставлю стандартный кабель (длинный) всё ок. Работает без проблем.
Кз - нет, прозванивал.
Вопрос: а как влияет длинна на кач-во работы, может длину уменьшать надо кратно?

[Legas offline]

rom@rio,
ТоварищЧ, мне кажется или вы повторяетесь? ::-D:

[БГС offline]

Во как. А я уж и забыл совсем, что помещал - страшно далёк я сейчас от этого форума. Если бы не письмо о том, что "новое сообщение".
Тем не менее, поскольку потихоньку продолжаю доделывать свой системник, как было задумано - главная идея сохраняется, просто довожу до ума и разные мелкие идеи, некоторых из которых не видел НИ У ОДНОГО МОДДЕРА В МИРЕ - одно из последних изменение - как раз изменение SATA-ккабелей.
Цель была - сделать их максимально короткими. Зачем - это другой вопрос.
И длина их - щщас померяю - по 20 см. Кстати, посмотрите, они у меня теперь вообще несимметричные, поскольку изогнуты в плоскости.

Качество снимка похуже, потому что снято веб-камерой. Хитрой.
Получил её, кстати, на конкурсе по моддингу вот за эту штуку.
http://modding.modnews.ru/view/637 Хвастаюсь :D
А, ещё. В этот раз я не мудрил с дихлорэтаном, наплавил пластик на разьёмы тем же паяльником.
Проблем с кабелями никаких. Так что ищите причину в другом.

[Legas offline]

Видел я енту флешку уже, кстати, чтобы плексиглаз после растворения не желтел, его не надо переводить в форму опилок, лучше в дихлорэтан наложить куски плекса, он примерно за сутки растворится полностью и будет абсолютно прозрачен.

А теперь по теме форума:
я пошел чуть дальше)))) и запихнул свои сата кабели еще и в уф оплетку

у меня 2 по 20см 1 по 25см

[Lancer offline]

Блин, оказывается два провода по середине надо свернуть вместе

[Legas offline]

))))))))))))))) а ты что с ними сделал?

[Alcohol™ offline]

полезная тема :super: , а ещё можно штук шесть кабелей в одну оплётку засадить и получится одна хорошая магистраль.
