Дремель

[Mail 10 rus offline]

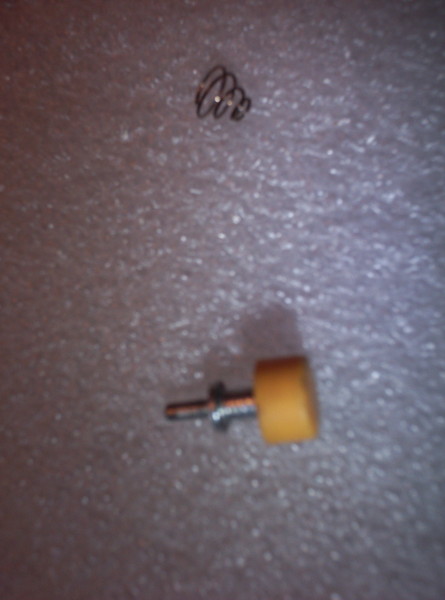

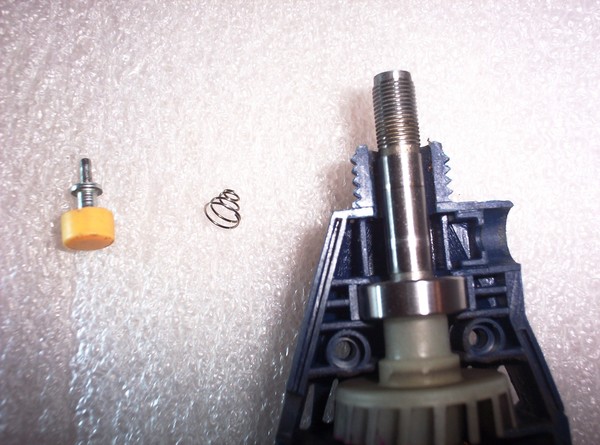

Помогите,при разборке бормашины, вылетела кнопка фиксации шпинделя. На фото все что нашел на полу. Либо что-то вылетело, либо я не понимаю как поставить эту кнопку. redface

[Cruzzz offline]

Mail 10 rus, обычно пружина надевается узкой стороной на шток кнопки и в сжатом состоянии устанавливается в гнездо (кнопка удерживается кольцевым выступом штока, в гнезде). Но странно, я не вижу на фото отверстия между гнездом и валом... confused

Посмотрите внимательнее, нет ли еще на полу какой-либо U-образной плоской пружины или вставки/кладыша.

[P@ul{ offline]

есть мнение что та пластинка перед вылом и есть стопорный механизм а ля тармоза у машины... тормозит методом трения

[P@ul{ offline]

*валом

[Cruzzz offline]

P@ul{, мимо увы. Это стопор, а не тормоз. Штифт упирается в отверстие наконечника вала. Посмотрите на следы от него...

[P@ul{ offline]

тогда вал тормозиться может только желанием владельца... там даже при наличии других заковыристых деталей это не осуществимо....

[Mail 10 rus offline]

Все нашел!! оказалась прямоугольная металлическая пластинка, с отверстием в центре. Нашел на кресле, черная на черном не заметно было redface confused

[Cruzzz offline]

Mail 10 rus, такой конструкции с вкладышем в бормашинках не встречал, обычно упор отливается на самом корпусе. Воистину, китайцы неистощимы на фантазию...Ну получилось все?
*взял на заметку


P@ul{, "неосуществимо", но тем не менее работает?

[Mail 10 rus offline]

Cruzzz, Да, собрал все работает, до этого разбирал много раз...

[P@ul{ offline]

изврат )

[Cruzzz offline]

изврат )

В смысле? Разве приходилось встречать другую конструкцию стопора в бормашинках?...поделитесь тогда, чтоли...

[P@ul{ offline]

фоток нет, ноCruzzz, в моем мертвом и выброшеном аналоге дремеля, тобишь без 5 сек бормашине было небольшое углубление в вале, и кнопка была того же плана. т.е. у меня кнопка напрямую "втыкалась" в вал. за время работы люфтов не замечено

[kUBIK offline]

через пластинку пропускается шток и ставится слева от пружины (на рисунке)

[P@ul{ offline]

kUBIK, если ты про проблему Mail 10 rus, то у него как раз не видно дырки в пластинке 0_о

[Mail 10 rus offline]

P@ul{, Там есть отверстие, просто оно с другой стороны ::-D:
