Чертежи, схемы, спецификации заводских компонентов ПК и СВО

[LiboV offline]

Привет всем!
Друзья моддеры, создаю единую тему, в которой можно собрать библиотеку ЗАВОДСКИХ чертежей, схем и спецификаций компонентов ПК и водяного охлаждения. Так же предлагаю здесь выкладывать свои чертежи и схемы заводских компонентов ПК и СВО, не забывая про элементарный ГОСТ (давайте уважать друг друга и не будем выкладывать самопальную схему на клочке туалетной бумаги). Так же пригодятся модели, созданные в SketchUp'е, но за достоверность размеров которых автор может поручиться!

Примечание: Попрошу не путать! Я имею ввиду чертежи и схемы уже созданных конкретным разработчиком компонентов, а не собственные разработки!

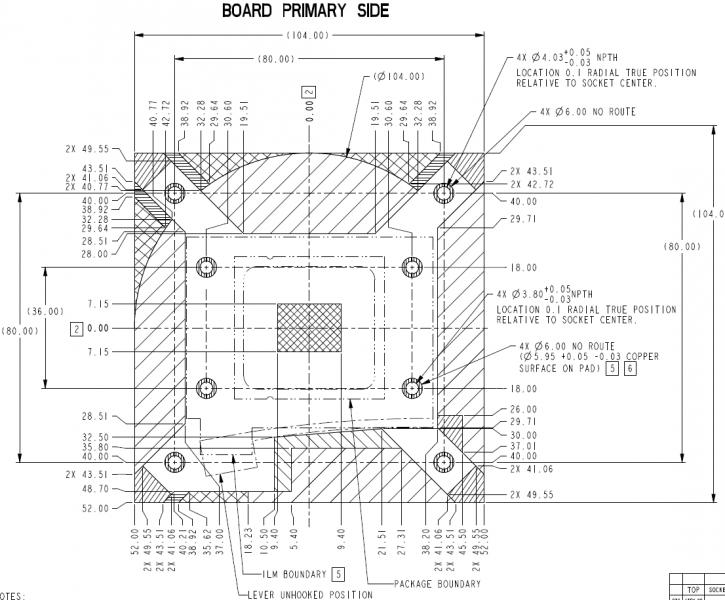

Вот, к примеру, выкладываю спецификацию сокета LGA1366, которая помогла мне своять самопальный ватеблок не разбирая систему:

[LiboV offline]

В данный момент я планирую начать ваять самопальный фулкавер на gtx470, а посему пытаюсь найти точные спецификации видюхи или заводского ватера, к примеру, от компании EK Waterbloks!
Но если вдруг ктото как раз купил фулкавер на такую видюху но не успел еще его поставить, будьте добры, не поленитесь, снимите точные размеры!
Интересует, в первую очередь, перепад высот между площадками проца, памяти и питания.
Предвидя некоторые вопросы сразу оговорюсь: Я не могу разобрать свою видюху и снять размеры, т.к. она на гарантии. По моим подсчетам, пока буду делать ватер, гарантия как раз закончится.

[LiboV offline]

Вот еще что нашел, но, к сожалению, мне это не подходит. Может кому пригодиться:



Здесь как раз нет самого главного - перепада высот площадок, которые прижимаются к процу, памяти и питанию(((

[LiboV offline]

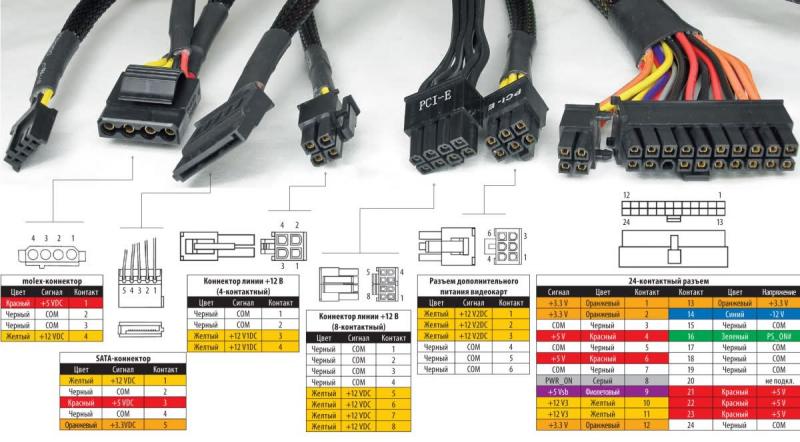

Это, возможно, все наизусть помнят, но выложу как памятку. Мне пригодилось, когда кустарил HTPC

[Астарот offline]

http://www.formfactors.org/ - полезный материал, есть разметки материнских плат с отверстиями под крепления, да и прочих спецификаций там достаточно.

[Змей]

ну для благого дела не жалко. лови:
http://www.formfactors.org/ - формфакторы. основные спецификации.

вентиляторы всех (кажется типоразмеров)
http://www.addausa.com/drawing/mechdraw.htm

скетчап модели (много и часто добавляется)
http://scc.jezmckean.com/home

[Jeka_manul offline]

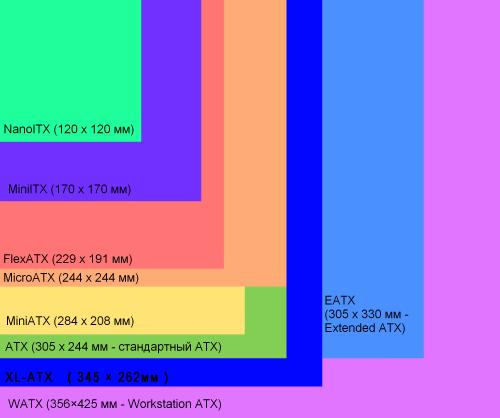

последнее фото с размерами плат довольно таки относительная, так как не фиксируется жесткими рамками, и часто встречаются промежуточные варианты(размеры), между mITX и mATX, а также mATX и ATX

[Змей]

Jeka_manul, но отверстия - всегда идут четко по формфактору.

[Jeka_manul offline]

да отверстия попадают, и это хорошо:)

[druid79 offline]

Внесу свою лепту: отличная сборка стандартов по габаритам внутренних устройств (приводы, винты и т.д.) находится на ftp-сервере компании Seagate ftp://ftp.seagate.com/sff/. Надо только внимательно читать описания в TXT файлах для начала, чтоб найти то, что надо...
Пример:
- SFF-8201 Specification for Form Factor of 2.5" Disk Drives Rev 2.4
- SFF-8552 Specification for Form Factor of 5 1/4" 9.5mm and 12.7mm Height Optical Drives Rev 1.4 RC
Обобщенно:
- SFF-82xx - спецификации на винты 2.5 дюйма
- SFF-83xx - спецификации на винты 3.5 дюйма
- SFF-85xx - спецификации на винты и приводы 5.25 дюйма

[Sonic-Chainik]

LiboV, Чертежи фулкаверов - неблагодарное дело. ИМХО
Разные дизайны плат и компановка элементов. Разные высоты контактных пяток теплосъемника.

Таким даже на оверах не страдают. К сожалению.

ЗЫ Долго собирал картинки ватеров и фулкаверов, да всё ухнуло в небытие вместе с хардом..................

[LiboV offline]

Sonic-Chainik, меня интересует размеры фуллкавера на референсную видюху gtx 470, желательно EK Waterbloks, т.к. у ЕК максимально рельефное основание ватера

[LiboV offline]

вентиляторы всех (кажется типоразмеров)
http://www.addausa.com/drawing/mechdraw.htm

Хм...
Толи я слепой, толи, все-таки, не всех типоразмеров! Как раз 140мм пропеллеров нету(((

[LiboV offline]

На всякий...

[Nekromant offline]

ИМХО Если есть опыт в проектировании, то проще наверное снять размеры с с карты и основываясь на фото и имеющихся схемах, сделать свой проект Фулковера.
