Новый осветительный эффект!

[Trancer offline]

Братья-моддеры! Помните статью про создание подсвеченной решётки на кулер? (http://www.modding.ru/ledgrill.htm) Так вот, мне пришла в голову идея запитать светодиоды не на прямую, а от генератора. Цель: заставить диоды мерцать с большой частотой. Итог: чумовой эффект при вращении вентилятора! :) Вот попробуйте в тёмной комнате посмотреть через вращающийся вентилятор на монитор! ;) Будет что-то подобное, но с возможностью регулировки частоты мерцания! Дерзайте, а я постараюсь выложить схему данного девайса :) Удачи нам всем! :))

[Moddi offline]

Да идея супер. Жду схему. Если не сложная то же спаяю посмотрю что получиться.

[Support1 offline]

Точно, только со схемой не тяни, как SiRiX

[Sergy offline]

заставить диоды мерцать с большой частотой

большая частота мерцания будет воспринята глазом как непрерывный свет.

[saddamka]

а малая частота мерцания будет либо на глаза давить,либо просто раздражать.......я бы посоветовал не мерцающие диоды делать,а затухающие..

[Trancer offline]

2 Sergy:
может на глаз она и не будет заметна, но на вращающемся вентиляторе, уверяю тебя, мерцание лопастей ты заметишь!
2 Saddamka:
а с низкой частотой их включать нет смысла, так как тогда эффекта как такового не будет (да и раздражает действительно). Для того в схеме и предусмотрена подстройка частоты. Но затухающие делать тоже не надо. Вы видели, как работает стробоскоп? ;)

[Sergy offline]

Не представляю как это будет выглядеть...  ???
Да и на фотках тоже не запечатлишь.
Ждёмс что получится...

[Druno offline]

Имхо это идея хорошая... но я ее опять засру:((( Извените... не удержался...

  Так вот: по идее должен возникнуть стробоскопический эффект-имхо это круто...
  Частота мерцания должна бытькратной частоте вращения вентиля, так что про супер точную подстройку можете мне не гнать...
  Вентиль вращается не с постоянной скоростью => вентиль не остановится (как того предполагает стробоскопический эффект), а будет постоянно вращаться с маленькой скоростью в разные стороны (В реале он-то будет все время вращаться в одну сторону, но я говорю про то, что мы увидим при стробоскопическом эффекте (это пояснение для тех, кто в танке))
  Поймать точную максимальную частоту не удастся, так как она порядка 91 раза в секунду, имхо диод может не успеть "погаснуть".
  2 Saddamka: Никакой нагрузки на зрение НЕ БУДЕТ! (от телека она в 4 раза больше, так что даже не пытайся звездить)

 2 ALL: схема Очень простая... требуется 1 транзюк, пара резисторов и кондер. У кого голова на плечах есть, сам эту схемку спаяет без схемы:))


Без обид... я просто высказал свое мнение... все это реализуемо, но нормального стробоскопического эффекта вы не увидете... Стопудово...

[Trancer offline]

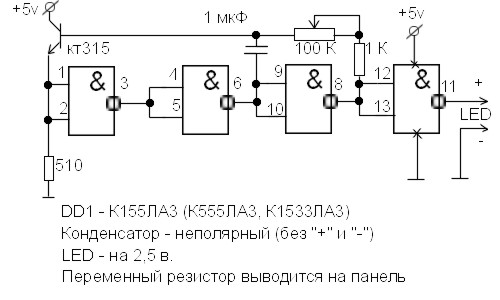

Друзья, схема готова!

[Forum admin]

Trancer ты ее спаял то сам?
И помоему к этой штуковине просто необходима эта прога http://www.nullsoft.com/free/nbeep/nbeep03.exe
Для большего эфекта.
Она осуждалась на этом форуме здесь
http://www.modding.ru/cgi-bin/yabb/YaBB.cgi?board=forum;action=display;num=1037294210

[Trancer offline]

Паять-то паял (и работало), но для другой цели. Схемка служила генератором для счётчика. Но что мешает на выход прицепить пару светодиодов, верно?

[Forum admin]

НУ и как результат то?  ;D

[Trancer offline]

Со светодиодами - не знаю, не пробовал... Но работает замечательно. Частота регулируется в пределах, более чем достаточных для данной задумки! :) Короче надо паять и смотреть. В темноте. :)

[Garald offline]

Господа радиоманьяки, объясните, пожалуйста, почему может не работать конденсатор и вообще в принципе что он делает, заряжается-разряжается постоянно, так я понял? Просто я попытался сделать одну штуковину http://www.metku.net/index.html?sect=vi ... /index_eng и диоды не менялись, горел один....я замкнул контакты конденсатора, загорелся другой диод=> виноват конденсатор....может он просто не может зарядиться???....короче я не знаю...та же фигня с Fadeout диодами, они просто горят....
объясните плз...???

[Sergy offline]

Trancer
как успехи? вышло что?

что-то подобное по эффекту от bit-tech:
http://www.bit-tech.net/article/80/

Garald
Детали все те же самые?
